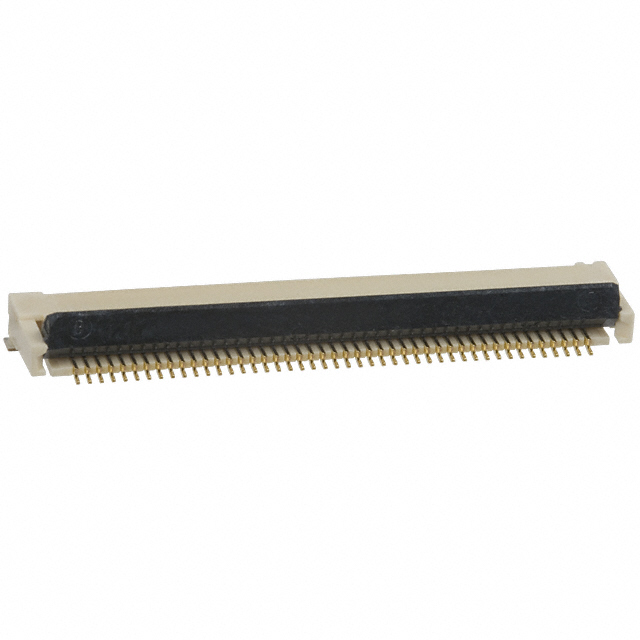

XF2M-4515-1A 产品概述
概要
XF2M-4515-1A 是由欧姆龙（OMRON）生产的一款高性能、扁平柔性连接器（FPC），专为各种电子设备中的表面贴装应用而设计。以下是对此产品的详细介绍。
基础参数
- 类型: 扁平柔性连接器（FPC）
- 安装类型: 表面贴装，直角
- 连接器/触头类型: 触头，上和下
- 针位数: 45
- 间距: 0.020"（0.50mm）
- 端接方式: 焊接
- FFC、FCB 厚度: 0.30mm
- 板上高度: 0.083"（2.10mm）
- 锁定功能: 旋转锁，背锁
- 电缆端类型: 锥形
- 触头材料: 铜合金
- 触头表面处理: 镀金
- 外壳材料: 液晶聚合物（LCP），不含卤素的
- 致动器材料: 液晶聚合物（LCP），不含卤素的
- 额定电压: 50V
- 工作温度范围: -30°C ~ 85°C
- 材料可燃性等级: UL94 V-0
设计和结构
XF2M-4515-1A 采用直角设计，适合于空间有限的应用场景。其双侧触点（上下接）结构确保了稳定的信号传输和强大的机械连接性。连接器的间距为 0.5mm，适用于高密度布局的 PCB 设计。
材料和制造
连接器的外壳和致动器均采用不含卤素的液晶聚合物（LCP）材料，这不仅满足了当前对环保材料的要求，也保证了产品在高温和恶劣环境下的稳定性能。触头材料为铜合金，并经过镀金处理，提高了导电性和抗腐蚀能力。
安装和连接
该连接器支持表面贴装（SMD），通过焊接方式实现与 PCB 的连接。这种安装方式简化了生产流程，提高了生产效率。电缆端采用锥形设计，方便插拔操作。
性能特点
- 高可靠性: 旋转锁和背锁功能确保了连接器在使用过程中的稳固性和可靠性。
- 宽温范围: 工作温度范围从 -30°C 到 85°C，适用于各种环境下的应用。
- 高密度布局: 0.5mm 的间距使其适合于紧凑型电子设备。
- 环保材料: 使用不含卤素的液晶聚合物材料，符合当前的环保标准。
应用场景
XF2M-4515-1A 适用于各种需要高性能、可靠连接的电子设备，例如：
- 消费电子: 智能手机、平板电脑、穿戴设备等。
- 工业控制: 自动化设备、机器人控制系统等。
- 医疗设备: 医疗诊断设备、医疗监护系统等。
- 汽车电子: 汽车信息娱乐系统、安全系统等。
总结
欧姆龙的 XF2M-4515-1A 是一款高性能、可靠性的扁平柔性连接器，通过其优异的设计和材料选择，满足了现代电子设备对连接器的各种需求。其广泛的应用场景和卓越的性能特点，使其成为电子行业中的一款值得信赖的产品。
