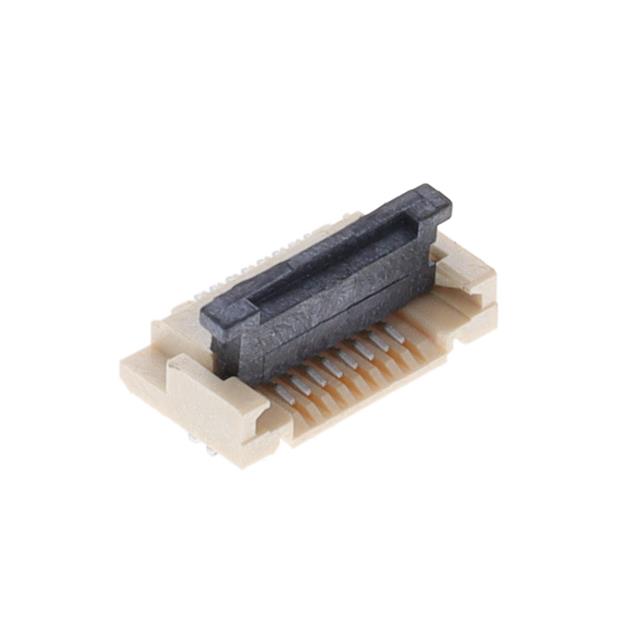

CF31081D0R0-05-NH FFC/FPC连接器产品概述
CF31081D0R0-05-NH是瀚荃（Cvilux） 推出的一款紧凑型卧贴式FFC/FPC连接器，专为高密度板级柔性电缆连接设计，适配8Pin、0.5mm间距的FFC/FPC排线，以低profile结构、便捷锁定方式和稳定性能，成为轻薄电子设备内部连接的优选方案。
一、核心参数总览
该连接器的关键技术参数精准匹配主流柔性连接需求：
- 触点规格：8Pin（8P）触点，间距0.5mm，采用下接式触点结构；
- 安装与尺寸：卧贴（SM）封装，板上高度仅1.95mm（低profile设计），整体封装尺寸为8.2×5.07mm；
- 适配电缆：兼容厚度0.29mm~0.34mm的FFC/FPC柔性电缆；
- 触头性能：触头基材为磷青铜（弹性与导电性能优异），表面镀锡（焊接可靠性高、成本适中）；
- 环境适应性：工作温度范围-40℃~+85℃，满足工业级与消费电子的宽温需求。
二、设计特性与结构优势
CF31081D0R0-05-NH的设计聚焦“小尺寸、稳连接、易操作”三大核心：
- 抽屉式锁定结构：采用抽屉式插拔锁定设计，插入FFC/FPC排线后，轻推锁扣即可实现可靠锁定，拔出时按压锁扣解锁，操作便捷且无需额外工具，提升生产效率；
- 低profile卧贴封装：板上高度仅1.95mm，可有效节省PCB板空间，适配轻薄化设备（如智能手机、智能手表等）的内部布局需求；
- 下接式触点布局：触点采用下接方式，避免与PCB板上方元件干涉，进一步优化空间利用；
- 触头材质优化：磷青铜触头兼具良好的弹性（保证插拔时的接触压力）与导电性能，锡镀层可降低接触电阻（减少信号损耗），同时适配常规SMT回流焊工艺，焊接兼容性强。
三、电气与机械性能说明
作为板级连接元件，CF31081D0R0-05-NH的性能满足主流电子设备的信号传输与可靠性要求：
- 电气性能：触头的磷青铜+锡镀层组合，可确保接触电阻稳定（符合行业常规标准），绝缘电阻满足高压绝缘需求，信号传输损耗低；
- 机械性能：抽屉式锁定结构耐插拔次数符合工业级要求（常规可支持数百次插拔），插入力与拔出力设计合理，操作手感顺畅，避免排线损伤；
- 环境可靠性：宽温工作范围（-40℃~+85℃）可适应不同地域与使用场景的温度变化，触头镀层与结构设计可有效抵抗轻微振动与冲击。
四、典型应用场景
该连接器因紧凑尺寸与稳定性能，广泛应用于轻薄化电子设备的内部柔性连接：
- 消费电子：智能手机（屏幕与主板连接、电池排线连接）、平板电脑（触控板排线）、笔记本电脑（键盘与主板连接）、智能手表（内部模块连接）；
- 便携式医疗设备：血糖仪、血压计、小型监护仪的内部排线连接；
- 智能家居：智能音箱、智能门锁的内部模块连接；
- 小型工业设备：小型传感器、微型控制器的内部柔性连接。
五、安装与使用注意事项
为确保连接可靠性，使用时需注意以下要点：
- 安装工艺：采用SMT回流焊安装，需匹配对应焊接温度曲线（常规锡镀层焊接温度峰值约260℃，时间≤10秒）；
- 排线匹配：必须使用厚度0.29mm~0.34mm、间距0.5mm的FFC/FPC排线，避免因排线厚度不符导致接触不良；
- 锁定操作：插入排线后需确认锁扣完全卡合，拔出时需按压锁扣至解锁位置，避免强行拉扯排线造成连接器损坏；
- 环境防护：虽具备宽温性能，但需避免连接器长期暴露在高湿度、腐蚀性气体环境中，必要时可配合密封措施。
综上，CF31081D0R0-05-NH以紧凑设计、稳定性能与便捷操作，成为轻薄电子设备内部FFC/FPC连接的高性价比方案，可满足不同场景下的高密度柔性连接需求。
