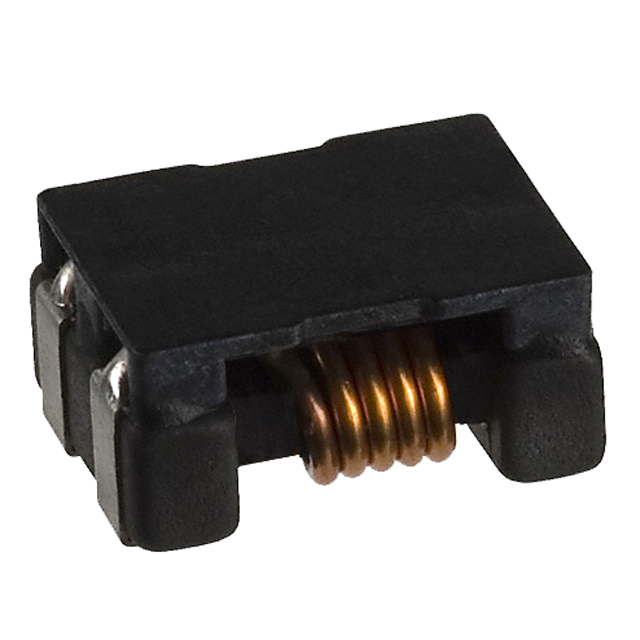

产品概述：ACM70V-701-2PL-TL00 共模滤波器

概述

ACM70V-701-2PL-TL00 是一款高性能的共模滤波器，专为电源线应用设计。该滤波器适用于需高抗干扰和供电稳定性的电子设备，广泛应用于汽车电子、工业控制和医疗设备等领域。由知名品牌 TDK 制造，ACM70V-701-2PL-TL00 具备极其优良的电气特性及可靠的工业标准，尤其符合 AEC-Q200 认证标准，确保其在恶劣环境下的稳定性能。

技术参数

• 线路数：2
• 额定电流（最大）：4A
• 直流额定电压（VDC）：80V
• 阻抗 @ 频率：700Ω @ 100MHz
• 直流电阻（DCR）（最大）：15mΩ
• 工作温度范围：-40℃ 到 +125℃
• 滤波器类型：电源线
• 安装类型：表面贴装型 (SMD)
• 尺寸：7.00mm (长) x 6.00mm (宽)
• 最大高度：3.50mm
• 封装/外壳：水平式，4 J 形引线
• 等级：AEC-Q200

核心功能

ACM70V-701-2PL-TL00 作为共模滤波器，主要用于有效抑制电源线路上的共模噪声。其设计可以减小电磁干扰（EMI），提升电源的信号质量，与其他元器件配合使用时，可以显著提高整个电路的可靠性。同时，其高达 4A 的额定电流确保了在大功率应用中的无忧使用。

适用场景

这款共模滤波器特别适用于：

• 汽车电子：在现代车辆日益复杂的电气系统中，ACM70V-701-2PL-TL00 能够有效减少由于电机、传感器和其他设备引起的噪声，保持信号的完整性。
• 工业设备：在工厂自动化和控制系统中的应用，保证设备长期稳定工作，防止误动作和降低故障率。
• 医疗设备：在敏感的医疗设备中，能够保护信号不受干扰，确保数据的准确性和设备的安全性。

设计与安装

该共模滤波器采用表面贴装 (SMD) 技术，方便设计师快速集成到电路板中。其紧凑的尺寸（7.00mm x 6.00mm）和较低的高度（3.50mm）使得在空间有限的应用中依然能够有效利用。水平式的封装形式也为电路板设计提供了灵活的布置选项。

可靠性与性能

ACM70V-701-2PL-TL00 经过严格的测试，符合 AEC-Q200 认证标准，这意味着它能在宽广的工作温度范围内（-40℃ ~ +125℃）提供高可靠性和性能。其最大直流电阻仅为 15mΩ，确保了最小的能量损耗和优良的电气性能。

结论

ACM70V-701-2PL-TL00 是一款值得信赖的共模滤波器，凭借其卓越的性能和广泛的适用性，能满足当今应用场景中对电磁干扰抑制的高要求。无论是汽车电子、工业设备，还是医疗设备的应用，选择 ACM70V-701-2PL-TL00 将为您的产品提供更高的可靠性和性能保障。随着技术的不断进步，TDK 将继续致力于研发更加先进的过滤解决方案，以满足市场日益增长的需求。
