LFB152G45CB2D320 产品概述
一、产品简介

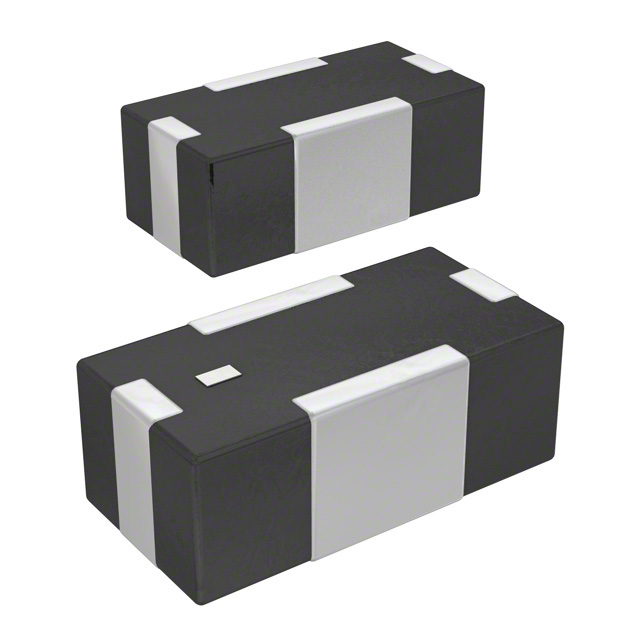

LFB152G45CB2D320 为 muRata（村田）推出的小型陶瓷带通滤波器，针对 2.45 GHz ISM 频段优化设计。器件采用 SMD-4P 超小封装（1.0 × 0.5 mm），适合空间受限的无线模块与移动终端，用于抑制带外干扰、改善接收灵敏度并保护前端放大器。
二、主要参数
- 滤波类型：带通（Band-pass）
- 中心频率：2.45 GHz
- 绝对带宽（通带）：2.40 GHz ～ 2.50 GHz
- 系统阻抗：50 Ω
- 插入损耗：典型 1.7 dB（请参见数据表获取频率依赖曲线）
- 工作温度：-40 ℃ ～ +85 ℃
- 封装：SMD-4P，尺寸 1.0 × 0.5 mm
- 品牌：muRata（村田）
三、关键特性与优势
- 极小体积：1.0 × 0.5 mm SMD 封装，便于高密度 PCB 布局与模块化设计。
- 针对 2.45 GHz ISM 频段优化：适配蓝牙、Wi‑Fi（2.4 GHz）、ZigBee 及其他物联网无线协议的前端滤波需求。
- 低插入损耗：典型 1.7 dB，有利于维持系统链路预算与发射/接收性能。
- 宽温度范围：满足工业级环境下长期可靠工作要求。
四、典型应用场景
- 无线通信模块（Bluetooth、Wi‑Fi、ZigBee）
- IoT 终端与无线传感器节点
- 无线遥控与智能家居设备
- 前端射频滤波与带外干扰抑制
- 射频收发器与功率放大器输入/输出保护
五、PCB 布局与使用建议
- 尽量将滤波器放置于天线与射频芯片之间的靠近端，减小焊盘到器件的走线长度以降低寄生。
- 引脚周围应有连续的接地平面并采用过孔贯通（via stitching）以提高隔离与屏蔽效果。
- 保持输入/输出走线为 50 Ω 微带或带状线，以保证匹配性能。
- 遵循厂商推荐的焊盘尺寸与回流焊工艺曲线进行组装，避免超过制造商的温度极限。
- 对于功率较高的应用，参考数据表中功率处理能力与温升信息，必要时进行热管理设计。
六、可靠性与注意事项
- 器件工作温度覆盖 -40 ℃ ～ +85 ℃，适合工业与消费类应用。
- 安装与搬运时注意静电放电（ESD）防护，避免在不接地环境下直接接触引脚。
- 对于关键性能（S21、S11、相群延迟、带外衰减等），应以官方数据表与典型测试曲线为准，并在目标系统中做实际测试验证。
七、结语与资料获取
LFB152G45CB2D320 以其微型封装与针对 2.45 GHz 频段的低插入损耗特性，适合对尺寸、性能有较高要求的无线产品。更多详细电气参数、封装图与推荐焊盘信息，请参阅 muRata 官方数据手册或联系授权代理获取最新资料。
