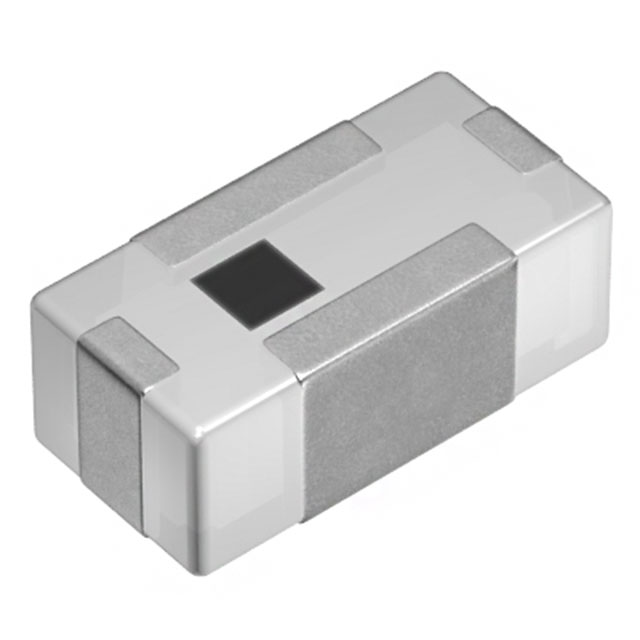

DEA162450BT-1295A1 产品概述
一、产品简介
DEA162450BT-1295A1 是 TDK 面向 2.45 GHz 射频应用的带通滤波器，适配 50 Ω 系统。该器件中心工作频率为 2.45 GHz，封装为 SMD-3P（尺寸 1.6 × 0.8 mm），插入损耗低，仅约 1.36 dB，典型衰减值 21 dB（用于描述带外抑制能力），工作温度范围 −40 ℃ 至 +85 ℃。该产品专为蓝牙、Wi‑Fi（2.4 GHz）、Zigbee 等短距离无线通信及物联网终端设计，兼顾尺寸、性能与成本。
二、主要特性
- 带通滤波，中心频率：2.45 GHz
- 典型插入损耗：1.36 dB（低损耗设计，有利于维持链路预算）
- 带外衰减：21 dB（提高邻道抑制与抗干扰能力）
- 系统阻抗：50 Ω，便于与常见射频前端匹配
- 封装：SMD-3P，尺寸 1.6 × 0.8 mm（适合紧凑型贴片装配）
- 工作温度：−40 ℃ ～ +85 ℃（满足工业级温度需求）
三、典型应用
- 2.4 GHz 无线局域网（Wi‑Fi）终端与模块
- 蓝牙（BLE）、蓝牙经典设备中射频前端滤波
- Zigbee / Thread 等低功耗无线传感网终端
- 无线模块、网关、智能家居与物联网设备的天线前端滤波
四、布局与使用建议
- 将滤波器尽量放置在射频信号源与天线之间、靠近射频输入/输出端口以减少走线损耗；
- 保持输入/输出走线最短且阻抗控制良好（50 Ω 微带/带状线）；
- 滤波器下方与周围应有良好接地，避免高频干扰耦合；
- 按照厂商推荐的回流焊工艺进行贴片，避免过度热应力；如需严格可靠性验证，请依据整机环境做热循环与老化测试。
五、选型注意事项
在选用本型号时，应确认系统要求的带宽与抑制特性满足设计规范。若需要更严格的相邻信道抑制或更低插损，可与其他带宽/衰减规格的滤波器比较。对于多天线或多模式设备，建议在原理样机上验证滤波器在实际匹配网络与天线上的综合表现。
如需更详细的电气特性曲线、封装图或推荐布局样板，可联系供应商/厂商获取完整数据手册与应用说明。
