TQP7M9106 产品概述
一 概述
TQP7M9106 是 Qorvo 推出的一款单路放大器，面向要求稳定电源和工业温度范围的模拟信号链应用。器件支持单电源工作，建议工作电压中心为 5V（单电源 4.75V～5.25V），并具有宽差分电源容限（VDD–VSS 最大 8V），工作温度范围为 -40℃ 到 +85℃。器件采用 QFN-24-EP(4x4) 封装，体积小、热性能良好，适合对空间与散热有要求的板级设计。
二 关键规格（已知基础参数）
- 放大器路数：单路
- 单电源推荐范围：4.75V ～ 5.25V
- 最大电源差（VDD–VSS）：8V（器件最大耐受）
- 工作温度：-40℃ ～ +85℃
- 品牌：Qorvo

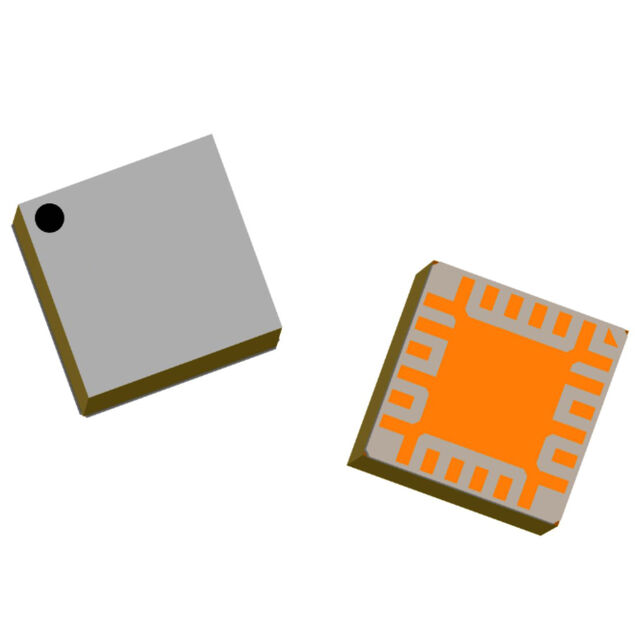

- 封装：QFN-24-EP (4 mm × 4 mm)
注：以上为用户提供和可确认的基础参数，详细的电气性能（增益、带宽、噪声、失真、偏置电流等）请以 Qorvo 官方数据手册为准，并在设计前核对器件的典型曲线与限值。
三 主要特性与优势
- 单路放大器设计，便于在紧凑系统中进行信号放大或缓冲。
- 宽电源容差，器件最大电压差达 8V，提升了系统在瞬态或异常工况下的鲁棒性（但不等同于推荐连续工作电压）。
- 工业级温度范围覆盖常见工业与商用环境（-40℃ 到 +85℃），适合多数现场与控制类应用场景。
- QFN-24-EP(4×4) 小型封装带露焊盘，便于 PCB 热沉设计与散热管理，有利于功耗集中的热释放。
四 典型应用场景
- 精密模拟前端与信号调理：传感器信号放大、差分转单端、缓冲驱动 ADC 输入等。
- 工业控制与数据采集：因其工业温度等级，适合 PLC、仪表、过程控制模块等。
- 通用模拟接口：驱动后级滤波器、数据转换器或微控制器模拟输入。
- 紧凑型系统与便携设备：小型 QFN 封装利于高密度 PCB 布局。
五 封装与引脚注意事项
QFN-24-EP (4x4) 带中央露焊盘（exposed pad），露焊盘用于散热和电气接地。布局时应：
- 将露焊盘与 PCB 接地平面直接焊接，并布置多个热通孔（thermal vias）通向下层散热层；建议 6～12 个直径 0.2–0.4 mm 的通孔，具体数量根据热仿真与功耗确定。
- 关键电源、输入/输出引脚的走线要短且等阻抗（若为高速/宽带信号），避免长走线产生寄生。
- 在电源引脚附近放置旁路电容，靠近引脚焊盘焊接，以降低电源阻抗与抑制瞬态噪声。
六 设计与布局建议
- 电源去耦：建议在器件电源端放置 0.1 µF 陶瓷旁路电容并辅以 1–10 µF 低 ESR 电容以覆盖不同频段的抑制。将 0.1 µF 靠近电源引脚焊盘放置。
- 信号耦合与保护：对于交流耦合输入/输出，使用合适的直流阻隔电容和偏置网络；对易受干扰的输入添加 RC 滤波或 TVS 器件以提高抗扰度。
- 布线规则：模拟信号与数字/开关电源走线分区，接地采用单点或多点混合接地策略，避免大电流返回干扰敏感模拟地。
- 温漂与可靠性：若应用对偏置、增益温漂有严格要求，请在温度范围内做参数校准或选择带温度补偿的外部网络。
七 热管理与可靠性
- 尽量把露焊盘完整焊接到 PCB，并配合热通孔将热量传导到内层或底层散热层。
- 做热仿真评估在最大功耗条件下的结温，确保工作结温在器件规格范围内。
- 焊接与回流：遵循 QFN 封装的通用回流与焊接规范，参考 Qorvo 推荐的焊接工艺参数以保证可靠性。
八 选型与支持
在最终选型与量产前，建议向 Qorvo 索取并仔细阅读 TQP7M9106 的完整数据手册、器件外形尺寸图以及推荐的 PCB 焊盘规格。若设计中对噪声、带宽、稳定性或热耗有严格要求，建议申请样片进行板级评估与温度循环测试，并与供应商技术支持沟通以获得针对性的布局与测试建议。
