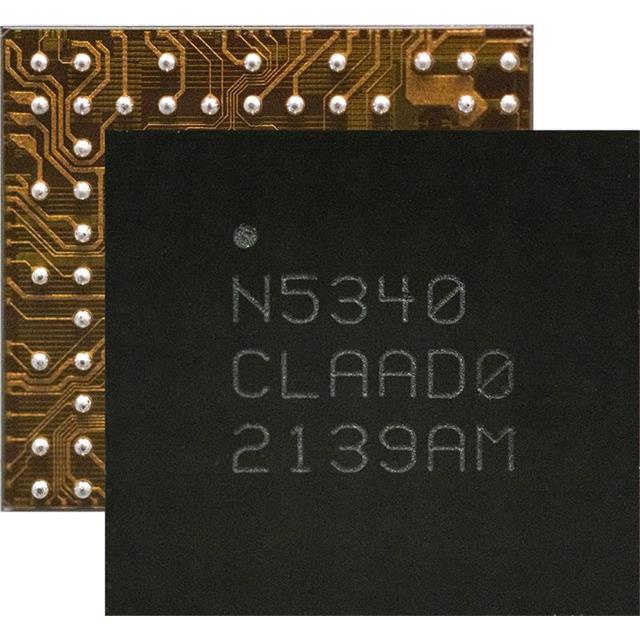

NRF5340-CLAA-R7
图片源于供应商或网络,实物可能存在差异,请以实物为准

NRF5340-CLAA-R7

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
Nordic Semiconductor ASA

品牌:

Nordic Semiconductor ASA

型号:

NRF5340-CLAA-R7

编号:

D7701102

包装:

剪切带（CT） & Digi-Reel® 得捷定制卷带

批号:

-

封装:

-

描述:

IC RF TXRX+MCU 802.15.4 95WLCSP

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：IC RF TxRx + MCU 802.15.4，蓝牙 蓝牙 v5.2，Thread，Zigbee® 2.4GHz 95-XFBGA，WLCSP


产品参数

产品属性 属性值
DigiKey 可编程 未验证
GPIO 48
串行接口 ADC，I2S，PWM，SPI，UART，USB
供应商器件封装 95-WLCSP（4.39x3.85）
制造商 Nordic Semiconductor ASA
功率 - 输出 3dBm
包装 卷带（TR），剪切带（CT），Digi-Reel® 得捷定制卷带
协议 蓝牙 v5.2，Thread，Zigbee®
存储容量 1MB 闪存，256kB RAM
安装类型 表面贴装型
封装、外壳 95-XFBGA，WLCSP
射频系列、标准 802.15.4，蓝牙
工作温度 -40°C ~ 105°C
数据速率（最大值） 2Mbps
灵敏度 -97.5dBm
电压 - 供电 1.7V ~ 5.5V
电流 - 传输 3.2mA
电流 - 接收 2.6mA ~ 7mA
类型 TxRx + MCU
系列 -
调制 -
零件状态 在售
频率 2.4GHz

PDF描述： IC RF TxRx + MCU 802.15.4，蓝牙 蓝牙 v5.2，Thread，Zigbee® 2.4GHz 95-XFBGA，WLCSP

产品概述

NRF5340-CLAA-R7 产品概述

一、概述

NRF5340-CLAA-R7 为 NORDIC 推出的双核蓝牙 5.2 SoC，面向低功耗无线通信与物联网终端设备。芯片集成高性能射频收发能力与丰富外设接口，采用 WLCSP-95 封装，适配空间受限且对温度与可靠性有较高要求的工业与消费类产品。

二、射频性能

  • 工作频率：典型 2.4 GHz 频段。
  • 支持协议：蓝牙低功耗（Bluetooth LE），并可用于 802.15.4 类网络应用。
  • 发射功率：最大 3 dBm（典型）。
  • 数据速率：最高 2 Mbps（适用于蓝牙 LE 2M PHY）。
  • 灵敏度：接收灵敏度可达 -97.5 dBm，适合中长距离与低信噪比场景。
  • 诊断功能：支持 RSSI 测量与 CRC 校验，便于链路质量评估与数据完整性验证。

三、功耗与电源

  • 工作电压范围：1.7 V 至 5.5 V，适配多种电源方案（包括单节锂电与低压电源）。
  • 发射电流：典型 3.2 mA（在给定发射功率下）。
  • 接收电流：典型 2.6 mA。 该器件在功耗控制上具有优势，适合对电池寿命敏感的应用。

四、外设接口

NRF5340-CLAA-R7 提供丰富的片上外设，便于系统集成与多功能扩展：

  • 模拟与控制接口：ADC、PWM
  • 音频与数字流：I2S
  • 串行通信：UART、SPI
  • 主机连接：USB（用于数据传输或调试） 这些接口覆盖了传感器读取、驱动执行器、音频采集与外设通信等常见需求。

五、可靠性与复位功能

  • 工作温度范围：-40 ℃ 至 +105 ℃，满足工业级温度要求。
  • 复位与容错：支持断电复位、上电复位及软件复位，方便系统在异常或升级后快速恢复工作。
  • 数据完整性：内置 CRC 校验机制，提升传输可靠性；RSSI 功能利于链路管理与自适应调整。

六、典型应用场景

适用于需要低功耗无线连接与较高集成度的产品：

  • 蓝牙音频、可穿戴设备、智能家居控制器
  • 工业传感器节点、远程测控、网状网络（mesh）设备
  • 支持 802.15.4 的无线传感与局域网应用

七、开发与设计注意事项

  • 射频布局需遵循参考天线与地线设计规范以保证性能；WLCSP 封装对 PCB 工艺与焊接要求较高。
  • 电源端需配合合适的滤波与去耦，避免数字切换带来射频干扰。
  • 建议使用 NORDIC 提供的参考设计与 SDK，以加速软件开发与协议集成。

八、总结

NRF5340-CLAA-R7 是一款面向高可靠性、低功耗蓝牙及 802.15.4 应用的双核 SoC，特点为丰富的外设接口、宽电源适应范围、良好的射频灵敏度与低功耗表现。其工业级温度范围与多重复位功能使其在工业与消费级物联网终端中具有广泛适用性。
