BW15 模组产品概述
一、产品简介

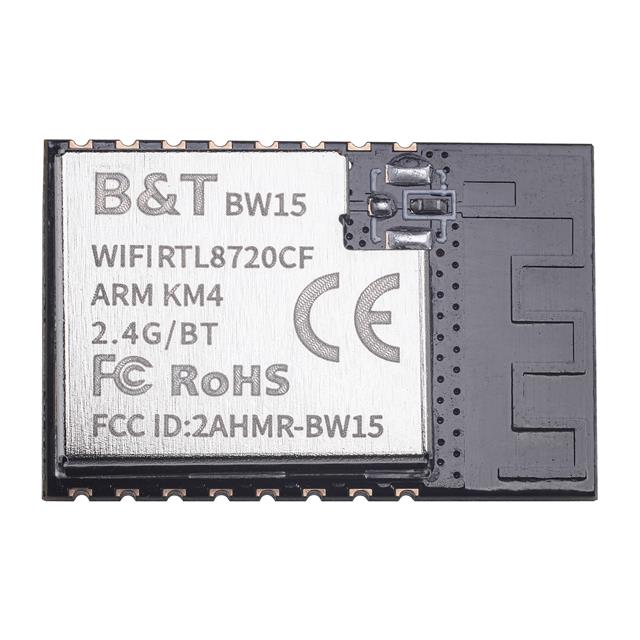

BW15 是 Ai-Thinker（安信可）推出的低功耗 Wi-Fi 模组，核心采用 Realtek RTL8720CF 芯片，支持 802.11b/g/n 协议，工作在 2.4GHz 频段。模组集成板载 PCB 天线，体积小、集成度高，适合对无线连接、稳定性和功耗有要求的嵌入式应用。
二、主要特点
- 支持 802.11b/g/n（2.4GHz），兼容性好；
- 发射功率高达 16 dBm，覆盖能力强；
- 接收灵敏度可达 -98 dBm，提升弱信号接收能力；
- 工作电压 3.0V～3.6V，便于与常见系统电源配合；
- 支持 I2C、UART、SPI 等多种主流外设接口，扩展方便；
- 工作温度范围宽：-40℃～+85℃，适应工业级环境。
三、电气与性能参数
- 核心芯片：RTL8720CF；
- 频率：2.4GHz；
- 发射功率：16 dBm（典型值）；
- 接收灵敏度：-98 dBm（典型）；
- 电源：3.0V～3.6V；
- 天线：板载 PCB 天线；
- 无线协议：802.11b/g/n。
四、接口与扩展
模组提供 I2C、UART、SPI 等标准接口，便于连接传感器、MCU、外设存储器或与主控通信。UART 常用于调试与固件下载，SPI 可用于高速数据交互，I2C 适合低速传感器网络。引脚规划建议在 PCB 设计时保留接地与电源去耦区域，优化射频性能。
五、典型应用与设计建议
适用于智能家居网关、无线传感器节点、工业监控、远程抄表、智能照明等场景。设计时建议：
- 电源采取 LDO 或稳压方案，保证 3.0V～3.6V 稳定；
- 天线附近避免大面积金属或高频干扰源；
- 串口调试与固件升级通道预留，便于后期维护。
六、环境与可靠性
- 工业级温度范围（-40℃～+85℃）保证在严苛环境下长期工作；
- 推荐 PCB 焊盘与回流工艺符合模组厂商的焊接规范，以保证可靠连接。
七、注意事项
- 使用板载天线时，应遵守射频布局规范，确保性能；
- 在不同国家/地区部署前，确认相关无线合规与认证要求；
- 长距离或复杂环境下建议做现场测试并根据需要调整天线或加装外部天线方案。
BW15 以稳定射频性能与丰富接口为优势，适合对体积与功耗有要求的嵌入式无线产品，是快速实现 Wi‑Fi 连接方案的可靠选择。
