RA-01H 产品概述
一、产品简介

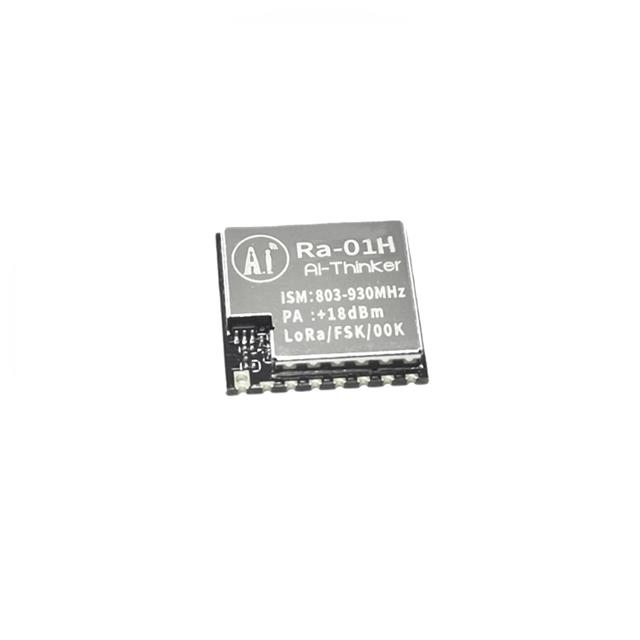

RA-01H 是安信可（Ai-Thinker）出品的一款多模射频通信模块，面向远距离低功耗无线链路应用。模块支持多种调制方式（MSK、LoRa、OOK、GFSK、FSK、GMSK），通过 SPI 接口与主控通信，工作电压为 3.3V。模块以其高发射功率与优异的接收灵敏度，适用于物联网、远程抄表、环境监测等需要广域覆盖的场景。
二、主要电气参数
- 发射功率：20 dBm（100 mW，需遵循当地射频法规）
- 工作电压：3.3 V
- 接口类型：SPI（控制与数据交换）
- 接收电流：12.15 mA（接收模式下典型值）
- 发送电流：105 mA（发射模式下典型值）
- 接收灵敏度：-140 dBm（在特定调制与带宽配置下可达，实际灵敏度与速率、带宽、扩频因子等参数有关）
- 封装：未知（使用前请以出厂资料或样品物理外观为准）
三、技术特性
- 多模调制支持：兼容 LoRa 长距离扩频调制，同时支持传统的 FSK/GFSK/MSK/GMSK 以及 OOK，便于兼容多类协议与现有系统。
- 高灵敏度与高发射功率的组合可在低数据率下实现百公里级覆盖（视天线、环境与法规限制）。
- SPI 控制接口，便于与主控 MCU（如 STM32、ESP32、Arduino 系列）快速集成。
- 低功耗接收性能适用于电池供电的终端设备，发射瞬时电流较高，设计供电需考虑峰值能力。
四、优势与注意事项
优势：20 dBm 发射功率配合极低的接收灵敏度，在同等条件下能显著提高链路预算和覆盖范围；多种调制方式提升了兼容性和适用场景广度；SPI 接口成熟、驱动与库资源丰富。
注意事项：
- 发射功率与频段需遵循当地无线电管理规定，避免越权发射；
- 发射时电流峰值约 105 mA，设计电源和 USB/电池路径时需保证足够的瞬态响应和低压降；
- -140 dBm 为在特定 LoRa 配置（如高扩频因子、窄带宽、低速率）下的理论或典型值，实际测试时需与带宽、编码率等一起评估；
- 天线匹配、PCB 布局与 RF 地平面对性能影响显著，建议遵循射频设计规范并保留必要的测试点与阻抗连续性。
五、典型应用
- 远距离物联网节点：农业监测、环境传感、智能水表/电表等；
- 资产追踪与物流：基于低功耗长距离通信的定位与跟踪；
- 工业遥测与楼宇自动化：跨越建筑物或工厂场地的无线控制与数据回传；
- 点对点或星状网络的远程控制与告警系统。
六、集成建议与测试要点
- 确认模块频段与本地法规（433/470/868/915 MHz 等），并选择合规天线与滤波方案；
- 电源设计：建议在模块电源引脚放置高频去耦电容（如 0.1 µF 与 10 µF），并保证电源线宽与地回路短；发射瞬态可加大电源旁路与电感隔离；
- 接口级联：模块为 3.3 V 逻辑，若 MCU 为同电平可直接连接 SPI；若不同电平需加电平转换；
- 软件与驱动：采用兼容 Semtech 类芯片的驱动或 LoRa 库时，请先确认模块内部芯片型号与寄存器映射；
- 性能验证：用频谱仪与功率计测量实际输出谱与发射功率，用信号发生器/参考接收机评估灵敏度，并在目标环境做链路测试。
总结：RA-01H 以其高发射功率、多种调制支持和 SPI 接口的易用性，适合需要广域覆盖与低功耗的无线应用。正式设计前请索取并校对模块的详细数据手册与认证信息，按 RF 设计规范完成天线与电源布局以确保最终性能。
