APHB1608CGKSURKC 产品概述
一、产品简介

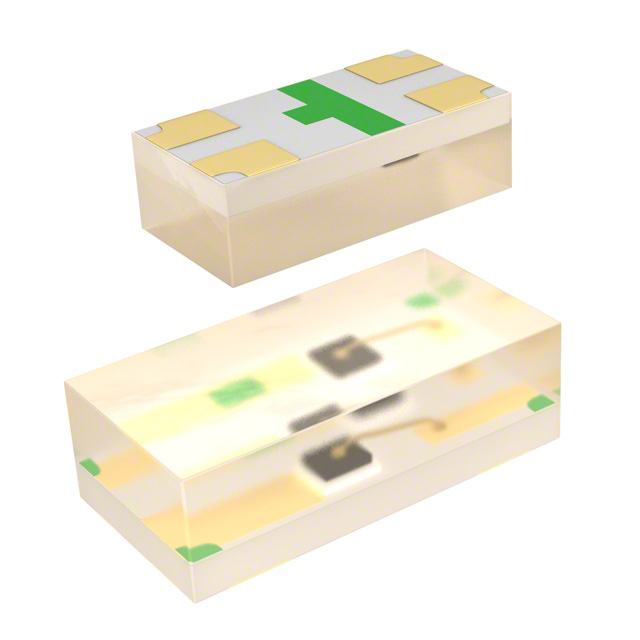

APHB1608CGKSURKC 是 Kingbright 出品的双色 SMD 指示 LED（绿色 / 红色），封装规格为 0603（1608 公制），采用透明无色透镜与独立二极管结构。器件针对高可靠性表面贴装应用设计，适合空间受限、需要双色指示或独立控制的电子设备。
二、主要光学与电气参数
- 发光颜色：红色、翠绿色（独立通道）
- 峰值波长：红光 645 nm，绿光 574 nm；典型波长：630 nm（红）/ 570 nm（绿）
- 正向压降 Vf（典型）：红约 1.95 V，绿约 2.10 V
- 正向电流 If（额定）：20 mA（单二极管）
- 功率耗散：75 mW（单二极管最大）
- 发光强度：红约 90 mcd，绿约 50 mcd（典型值）
- 发光角度：130°（宽视角）
- 工作温度范围：-40 ℃ 至 +85 ℃
三、封装与机械特性
封装为 0603（1.6 mm × 0.8 mm），透明无色透镜可实现纯色光输出且便于视觉配色控制。独立二极管设计使得红绿两色可以单独驱动或同时点亮以实现复合彩色状态，便于 PCB 布局与波峰/回流焊接流程兼容。
四、驱动与热管理建议
- 驱动：建议恒流驱动或使用限流电阻以控制 If ≤ 20 mA。举例：在 3.3 V 系统下，红色通道 R ≈ (3.3−1.95)/0.02 ≈ 67.5 Ω（可选 68 Ω）；绿色通道 R ≈ (3.3−2.10)/0.02 ≈ 60 Ω（可选 62 Ω）。
- 功率与温升：单通道功耗约为 Vf×If（红约 39 mW，绿约 42 mW），低于 75 mW 额定，长期工作仍需考虑周边温度与封装散热路径以保证可靠性。
五、典型应用场景
- 便携式设备指示灯（状态、充电指示）
- 仪表面板、通信设备状态显示
- 工业控制面板与家庭电器指示
- 任意需要双色直观提示且空间受限的电子产品
六、装配与存储注意事项
- 推荐采用标准回流焊工艺，遵循供应商的回流曲线建议以避免过热。
- 建议在贴装与焊接过程中采取防静电措施（ESD），并按行业规范存储以防潮湿（若为防潮等级产品，请参考 Kingbright 出货说明）。
七、选型与采购建议
选择 APHB1608CGKSURKC 时，确认所需发光强度与视角是否满足面板可视性要求；若需更高亮度或更窄视角，可考虑其它封装或不同光学透镜选项。订购时请参照 Kingbright 的完整数据手册以获取精确的电气极限、回流曲线和封装尺寸图。
