伍尔特150505M173300 RGB SMD LED产品概述
一、产品基本定位

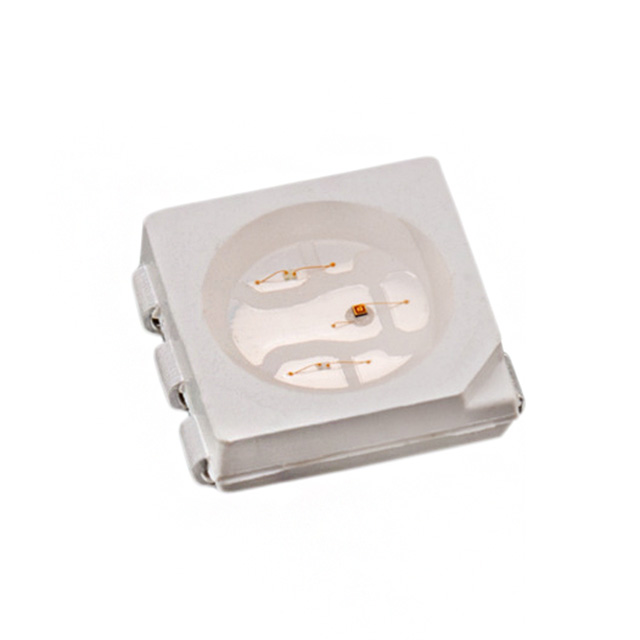

伍尔特（Wurth）150505M173300是一款6PLCC封装的表面贴装全彩LED，集成红、绿、蓝三基色发光单元，主打紧凑尺寸与宽温适应性，适用于需要多色显示、状态指示或小型全彩背光的各类电子设备。
二、核心性能参数详解
该产品分红（R）、绿（G）、蓝（B）三个独立发光通道，关键参数清晰可查：
通道 正向压降（Vf） 额定功率 正向电流 主波长 峰值波长 发光强度 发光角度 红色 2.4V 72mW 20mA 625nm 635nm 800mcd 120° 绿色 3.4V 102mW 20mA 520nm 515nm 1300mcd 120° 蓝色 3.4V 102mW 20mA 470nm 465nm 350mcd 120°
- 工作温度范围：-40℃~+85℃（覆盖低温户外、高温工业场景，无需额外散热）；
- 封装尺寸：5×5.4mm（紧凑型SMD，适配小空间PCB设计）。
三、封装与加工特性
- 封装类型：采用6PLCC（表面贴装带载封装），引脚布局清晰，兼容自动化贴装设备；
- 光学设计：透镜为透明（CLEAR）材质，发光角度120°，光线扩散均匀，适合近距离指示/显示；
- 加工兼容性：支持回流焊、波峰焊等常规表面贴装工艺，生产效率高，降低组装成本。
四、典型应用场景
- 小型全彩显示：仪器仪表（温湿度计、工控面板）、智能家居设备（场景切换指示）；
- 状态指示灯：工业控制设备（PLC、传感器）的多色反馈（红=故障、绿=正常、蓝=待机）；
- 背光模块：小尺寸电子设备（智能手环、遥控器）的全彩背光；
- 消费电子：玩具、电子贺卡的彩色发光效果；
- 户外小型设备：因宽温范围，可用于户外广告牌、交通辅助指示的小单元显示。
五、产品核心优势
- 宽温可靠性：-40℃~+85℃覆盖极端场景，无需额外散热设计；
- 尺寸紧凑：5×5.4mm封装节省PCB空间，适配便携式/小型化设备；
- 全彩一致性：三基色波长、发光强度稳定，组合后颜色还原度高，避免偏色；
- 易集成性：表面贴装设计直接焊接PCB，无需额外支架，简化电路；
- 成本效益：额定功率（72mW~102mW）适中，功耗低，适合批量应用。
该产品平衡了性能、尺寸与成本，是小型全彩显示/指示场景的实用选择。
