ASMT-YTB2-0BB02 产品概述
一、产品简介

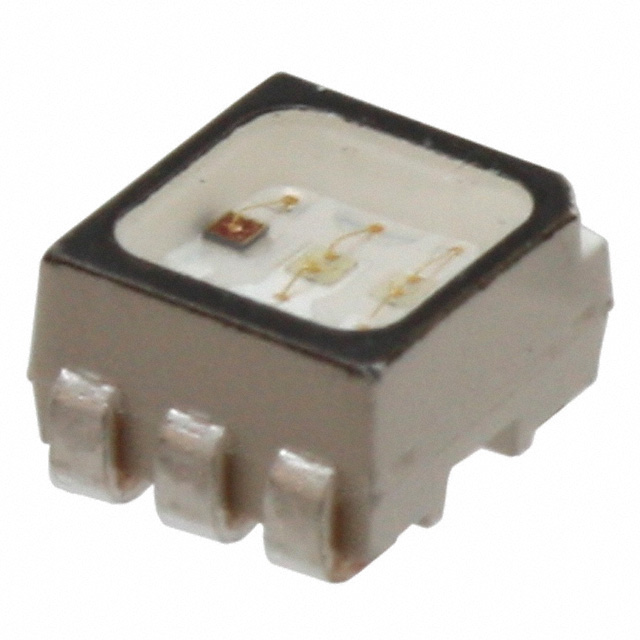

ASMT-YTB2-0BB02 为 Broadcom（博通）出品的高可靠性 RGB SMD 发光二极管，封装为 6-SMD、J 引线形式，采用无色透明透镜，三色发光芯片为独立二极管设计。器件体积小（3.4 × 2.8 × 1.8 mm），光学分布宽阔（发光角度 120°），适用于指示灯、状态显示、背光、信号提示及小型全彩点阵等应用场景。
二、主要电气与光学参数
- 二极管配置：独立二极管（R/G/B 分离驱动）
- 波长范围：
- R：618 nm ~ 628 nm（峰值 629 nm）
- G：525 nm ~ 537 nm（标称峰值 521 nm，见数据表差异时以出厂数据为准）
- B：465 nm ~ 477 nm（峰值 464 nm）
- 正向电流（If）：R/B/G 均为 20 mA（典型工作电流）
- 正向压降（Vf）：
- R：1.80 V ~ 2.50 V
- G：2.80 V ~ 3.80 V
- B：2.80 V ~ 3.80 V
- 输出功率（参考）：R: 125 mW；G: 114 mW；B: 114 mW（注：此为厂方给定功率指标，光输出或电光效率受工艺与测试条件影响，应以实际测量为准）
- 发光角度：120°（广角分布，易于获得均匀视角）
- 透镜：无色透明（无色差着色透镜）
三、机械尺寸与环境特性
- 外型尺寸：长 3.4 mm × 宽 2.8 mm × 高 1.8 mm
- 封装形式：6-SMD，J 引线（适配常见表面贴装 PCB 布局）
- 工作温度范围：-40 ℃ ~ +110 ℃（适应宽温区工业环境）
- 包装与出厂分档：建议依据 Broadcom 正式数据表确认色彩、亮度分档（Bin）和包装方式，以便实现批次一致性与色彩匹配。
四、典型应用场景
- 面板及设备状态指示（休眠/工作/故障等）
- 仪器仪表和消费电子的按键背光与图标照明
- 指示灯条、信号灯、指示柱阵列及小型点阵显示单元
- 需要宽视角、颜色可控的应用场合
五、设计与驱动建议
- 驱动方式：建议使用恒流源或在每路串联限流电阻进行恒流控制，工作电流以 20 mA 为基准，必要时按热管理与亮度需求进行降额。
- PWM 调光：支持 PWM 调光以实现色彩混合与亮度控制，PWM 频率应高于人眼可感知频率以避免可见闪烁。
- 电源与布局：三色独立，需为 R/G/B 各提供独立驱动通道并考虑走线与阻抗匹配，避免串扰。
- 色彩校准：批次间存在色温与波长漂移，建议在系统层面做软件校准或选择同一 Bin 的器件用于颜色一致性要求高的场合。
六、可靠性与封装焊接注意事项
- 焊接：遵循无铅回流焊工艺规范进行焊接，避免超温滥时（推荐参照 Broadcom 官方回流曲线，典型峰值温度 ≤ 260 ℃ 且高温持续时间短）。
- 热管理：虽然单颗功耗不高，但在密集排列或长时间高电流工作时需考虑 PCB 散热（增加铜箔面积或散热通道）。
- ESD 与湿热：出厂后注意防静电保护与防潮封装管理，存储与贴装过程中遵守器件的 MSL 要求。
- 可靠性验证：建议在设计验证阶段进行热循环、寿命、振动与湿热测试，以确认在目标应用环境下的表现。
七、选型与测试建议
选型时以 Broadcom 正式数据表为准，关注色彩分档（bin）、亮度/输出功率测试条件、正向压降典型值与最大额定值。样片评估阶段，应在预定工作电流、PCB 板材与散热条件下进行光电特性测量（光谱、光通量/光功率、Vf、色坐标）与长期可靠性测试，确保达到系统级要求。
总结：ASMT-YTB2-0BB02 属于封装紧凑、视角宽、三色独立驱动的高可靠 RGB SMD 器件，适合多种需要可控彩色指示与背光的应用。最终设计应结合厂方数据表与样片测试结果进行详细确认。
