XC2C64A-7QFG48C CPLD产品概述
XC2C64A-7QFG48C是Xilinx（赛灵思）推出的CoolRunner-II系列复杂可编程逻辑器件（CPLD），针对低功耗、中速逻辑控制场景优化，具备系统内可编程（ISP）特性，适合消费电子、工业控制等领域的灵活逻辑设计需求。
一、产品定位与系列背景
CoolRunner-II系列是Xilinx CPLD产品线的经典低功耗分支，相比传统CPLD大幅降低静态功耗，同时提升逻辑密度与速度。XC2C64A-7QFG48C作为该系列的64宏单元型号，主打小尺寸、低功耗、高集成度，解决了分立逻辑器件无法满足的灵活配置与功耗控制需求，尤其适合电池供电或空间受限的应用场景。
二、核心硬件参数解析
（一）逻辑资源配置
- 宏单元数：64个，是CPLD实现复杂逻辑的核心单元，支持组合逻辑与时序逻辑设计；
- 逻辑块数：4个，每个逻辑块集成多个宏单元，提升并行处理能力；
- 等效栅极数：1500门，覆盖中规模逻辑功能（如接口转换、状态机、计数器等）；
- I/O数量：37个，可配置为输入、输出或双向，支持多种常用逻辑电平（需参考官方手册确认具体配置）。
（二）供电与环境参数
- 内部供电电压：1.7V~1.9V，低电压设计直接降低静态功耗；
- 工作温度范围：0°C~70°C（商业级），适配常规室内/户外非极端环境；
- 安装类型：表面贴装型，适合自动化贴装生产线。
（三）可编程与速度特性
- 可编程类型：系统内可编程（ISP），通过JTAG接口即可在线更新逻辑配置，无需拆卸器件；
- 传播延迟（tpd）：最大值6.7ns，满足中速逻辑切换需求（如高频接口的状态检测）。
三、关键性能特性
（一）超低静态功耗
CoolRunner-II系列核心优势之一，XC2C64A-7QFG48C静态功耗仅为微安级（典型值<1μA），远低于同类竞争器件，适合电池供电的便携式设备（如智能手环、手持终端）。
（二）高速响应能力
6.7ns的传播延迟可支撑中速逻辑功能（如100Mbps以太网接口的辅助控制、实时状态反馈），避免逻辑延迟导致的系统性能瓶颈。
（三）灵活I/O配置
37个I/O支持上拉/下拉电阻、开漏输出、3.3V/2.5V/1.8V电平转换（需结合外部电源配置），可适配不同外设的接口需求，减少电平转换芯片的使用。
（四）便捷系统级编程
通过JTAG接口实现ISP，开发阶段可快速迭代逻辑设计，生产阶段可在线烧录配置，售后阶段可远程更新功能，大幅降低产品生命周期成本。
四、封装与安装说明
（一）封装规格

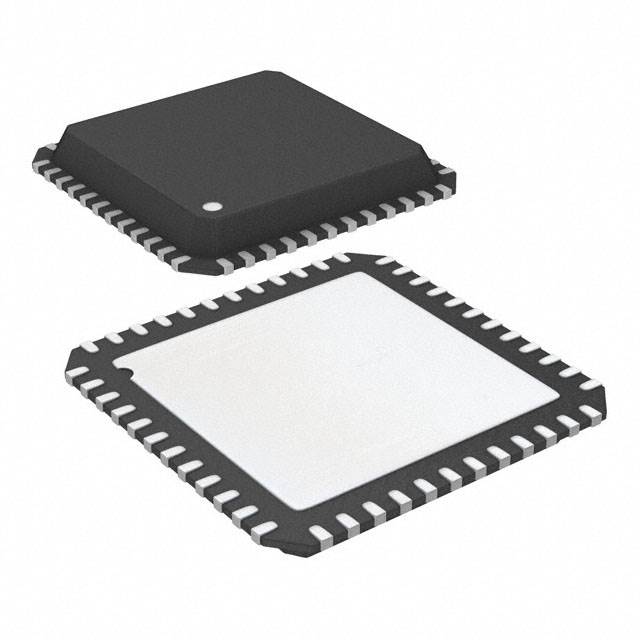

- 封装类型：48-QFN（7×7mm），四方扁平无引脚封装；
- 尺寸优势：7×7mm的小尺寸适合高密度PCB设计，节省板级空间；
- 散热特性：QFN封装的散热焊盘直接与PCB连接，散热效率优于传统DIP封装，适合高负载运行场景。
（二）安装注意事项
表面贴装需采用回流焊工艺，焊接温度需符合Xilinx官方手册要求（典型回流焊峰值温度245°C左右），避免引脚虚焊或过热损坏器件。
五、典型应用场景
- 消费电子：智能穿戴设备的逻辑控制（如按键处理、状态灯驱动）、便携式音频设备的接口转换；
- 工业控制：小型PLC的辅助逻辑、传感器数据预处理、电机转速控制的逻辑判断；
- 通信设备：小型路由器的状态监测、接口桥接（如SPI转I2C）；
- 物联网终端：低功耗传感器节点的逻辑控制、数据缓存与协议转换。
六、系统级优势总结
XC2C64A-7QFG48C通过低功耗、高集成度、ISP特性，为系统设计带来多维度优势：
- 成本优化：单芯片替代多个分立逻辑器件，减少BOM成本与PCB空间；
- 开发效率：成熟的Xilinx ISE设计工具链支持快速原型验证，ISP缩短迭代周期；
- 可靠性：CPLD非易失性存储（配置数据掉电不丢失），避免SRAM类FPGA的配置丢失风险；
- 灵活性：现场可编程特性支持产品后期功能迭代，提升市场竞争力。
该器件已广泛应用于消费电子、工业控制等领域，是中小规模逻辑设计的高性价比选择。
