HOA2498-002 产品概述

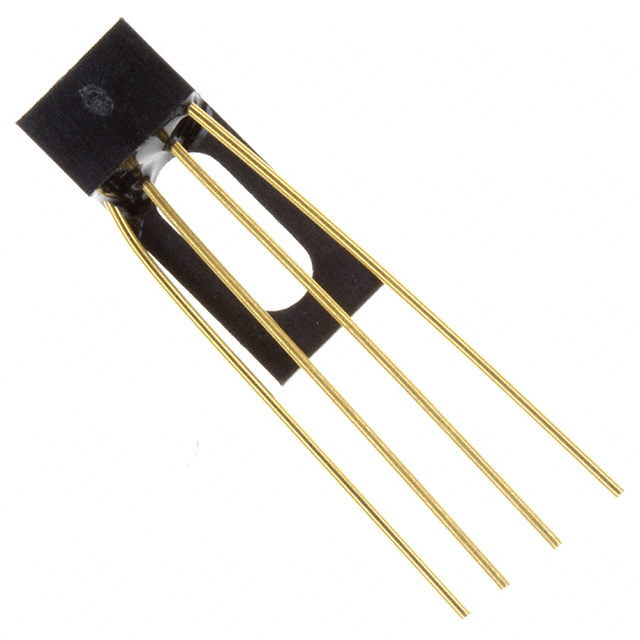

HOA2498-002 是 Honeywell Sensing and Productivity Solutions 出品的一款反射式光电传感器（SENSOR OPTO TRANS 6.35MM REFL PCB），采用径向四引脚通孔封装，设计用于印刷电路板安装与机械定位检测。该器件以光电晶体管作为输出元件，适合短距离反射检测、编码和物体存在/缺失检测等应用。需要注意的是，本件当前状态为停產（Discontinued），包装为散装（Bulk），采购时应关注库存与替代方案。
一、主要性能与规格
- 感应方式：反射式（Reflective）
- 感应距离：0.250"（6.35 mm）
- 输出类型：光电晶体管（Phototransistor）
- 响应时间：15 µs（上升/下降典型值）
- 封装/外壳：径向 - 4 引线，通孔安装（PCB）
- 工作温度：-55 °C ～ 100 °C
- 最大集射极击穿电压（VCEO）：30 V
- 最大集电极电流（Ic）：30 mA
- 最大直流正向电流（If，LED）：50 mA
- 制造商：Honeywell Sensing and Productivity Solutions
- 封装描述：SENSOR OPTO TRANS 6.35MM REFL PCB
二、结构与工作原理
该器件由红外/可见光发射二极管与光电晶体管组成，四引脚分别对应发光二极管的阳极/阴极与光电晶体管的集电极/发射极。发射端发出光束，被目标反射后被光电晶体管接收，晶体管导通程度随反射光强变化，从而在外部电路（通常需上拉电阻）中产生电平变化，实现目标检测。15 µs 的响应时间使其适合脉冲或快速物体检测，典型可支持数十 kHz 级别的开关频率。
三、典型应用场景
- 小间距物体检测与计数（例如装配线小件缺件检测）
- 轴编码器或旋转编码、位置检测（短距离反射式）
- 打印机、扫描仪、机械定位回零检测
- 消费类或工业类设备的近场光学开关
四、使用与安装注意事项
- 由于为反射式传感器，感应可靠性受目标表面反射率影响；对暗色或吸光表面需评估检测距离和可靠性。
- 电气连接方面：光电晶体管通常与Vcc间串联上拉电阻使用；上拉电阻阻值依工作电压与所需灵敏度决定，常用范围为4.7 kΩ～100 kΩ（示例：在5 V 系统、期望1 mA电流时，R≈4.7 kΩ）。发光二极管需串联限流电阻以限制If，若以5 V、典型LED正向压降约1.2 V、目标If=20 mA，限流电阻约190 Ω（请以器件正向压降及系统电压为准计算）。
- 不超过最大额定值：集电极电流不超过30 mA，LED直流正向电流不超过50 mA，集射极击穿电压不超过30 V。
- 安装时保持光学路径清洁，防止污损或遮挡改变灵敏度。通孔径向封装适合手工或波峰/回流后插装固定。
五、采购与替代建议
- 本零件已标注为停產，若需长期量产或备件保障，应尽早采购现货或联系代理了解最后出货。
- 替代选择时，可搜索同类“反射式光电晶体管模块、6.35 mm 间距、短距离（~6 mm）”规格的其他厂商产品，关注响应时间、输出类型与最大电流等关键参数的匹配。
- 若需更高可靠性或更长检测距离，可考虑发射功率/接收灵敏度更高的型号或采用对射式光电传感方案。
六、总结
HOA2498-002 是一款适用于短距离反射检测的通孔式光电传感器，具有快速响应（15 µs）、紧凑封装（径向 4 引脚、6.35 mm 感应距离）及工业级工作温度范围（-55 °C～100 °C）。在设计和采购时应注意其停產状态、最大电气参数限制及反射检测本身对被测目标表面的依赖。若用于现有设计，请确认库存及可能的替代件以保证长期供应。
