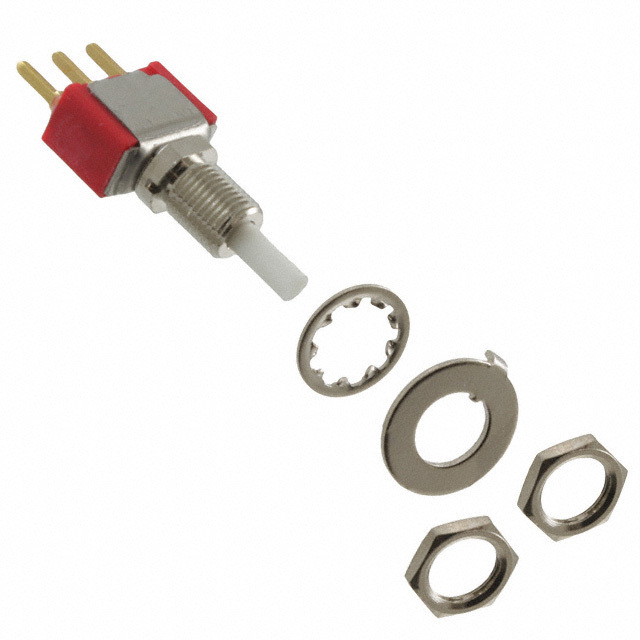

E-Switch 700CSP7B60M2RE 按钮开关产品概述
一、品牌与产品系列定位
E-Switch作为全球专业电子开关制造商，700C系列属于紧凑型面板安装按钮开关，核心定位是为低功率、小型化电子设备提供高可靠性的操作控制方案。700CSP7B60M2RE是该系列的典型型号，主打SPDT（单刀双掷）电路、后部面板安装，适配多种场景下的双向信号切换需求，平衡了安装便捷性与操作稳定性。
二、核心电气性能详解
这款开关的电气参数精准适配低功率场景，关键指标如下：
- 电路与功能：SPDT电路+“开-开”双稳态切换，支持两路信号的双向选择（如模式切换、通道切换），无需持续按压即可保持状态；
- 额定参数：0.4VA（AC/DC通用）额定功率，AC/DC额定电压均为20V，明确限定低电压、小功率应用范围，避免过压/过流损坏；
- 电气寿命：50,000次循环，按日常操作频率（如每天按50次）计算，可稳定使用约2.7年，满足小型设备的长期操作需求；
- 环境适应性：工作温度范围-30°C ~ 85°C，覆盖室内外常见环境（如工业车间、小型户外仪器），低温下仍能保持导通稳定性。
三、机械结构与安装优势
机械设计聚焦“小型化+易安装”，适合紧凑设备布局：
- 安装方式：面板后部安装，无需复杂工具，可从设备面板背面固定，避免正面开孔影响外观，适配内置式操作需求；
- 面板适配：圆形6.35mm（1/4英寸）标准开孔，无需特殊加工即可匹配多数小型设备面板，降低设计与制造成本；
- 致动器设计：圆形柱塞式致动器+白色盖帽，操作手感清晰（按压行程明确），视觉辨识度高，适合需要明确操作反馈的场景；
- 端接方式：PC引脚，可直接焊接到电路板，简化电路连接流程，提升批量生产效率。
四、典型应用场景
结合参数特性，700CSP7B60M2RE适用于以下场景：
- 小型医疗器械：便携式血糖仪、血压计的功能切换键，低功率适配医疗设备的安全要求，紧凑尺寸适合手持设备；
- 工业控制小模块：传感器节点、小型继电器控制盒的模式选择开关，-30~85°C温度范围适配工业环境；
- 消费电子配件：小型遥控器、智能穿戴设备的模式切换键，SPDT电路支持多模式（如音量/频道切换）；
- 办公设备：小型打印机、传真机的操作面板按钮，5万次寿命满足日常办公高频操作需求。
五、可靠性与选型提示
- 供应状态：有源（未停产），E-Switch标准化生产工艺保证批次一致性，适合批量设备的稳定供应；
- 选型注意：需确认设备工作电压≤20V（AC/DC）、功率≤0.4VA，若需更高电流/电压，需选择同系列高规格型号；
- 维护优势：无复杂机械结构，故障概率低，适合对维护成本敏感的小型设备。
综上，700CSP7B60M2RE是一款针对低功率小型设备设计的高性价比按钮开关，以紧凑尺寸、可靠性能和便捷安装，成为医疗、工业、消费电子等领域的优选组件。
