800SP9B6M2RE

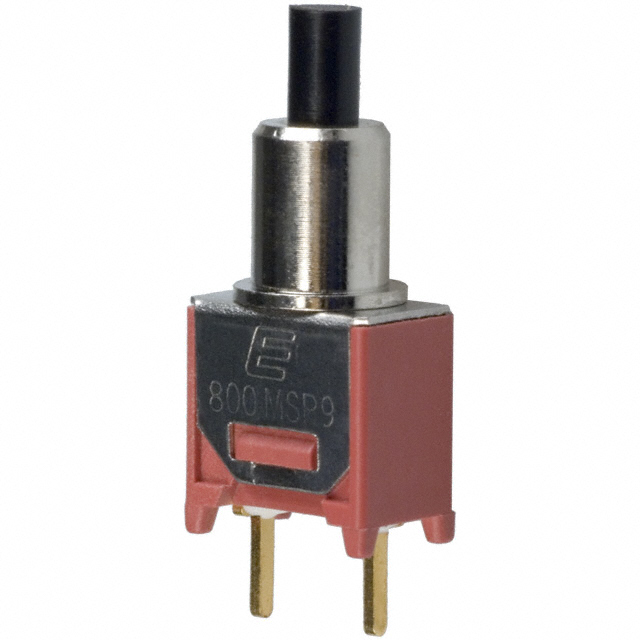

图片源于供应商或网络,实物可能存在差异,请以实物为准

800SP9B6M2RE

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
E-Switch

品牌:

E-Switch

型号:

800SP9B6M2RE

编号:

D6975092

包装:

散装

批号:

-

封装:

-

描述:

SWITCH PUSH SPST-NO 0.4VA 20V

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：按钮开关 SPST-NO 标准 通孔


产品参数

产品属性 属性值
侵入防护 -
制造商 E-Switch
包装 散装
基本产品编号 800SP9
安装类型 通孔
工作温度 -30°C ~ 85°C
开关功能 关-瞬时
机械寿命 50，000 次循环
照明电压（标称值） -
照明类型，颜色 -
特性 -
电气寿命 50，000 次循环
电路 SPST-NO
端接样式 PC 引脚
类型 标准
系列 800
致动器标志 无标志
致动器类型 圆形，柱塞
零件状态 在售
面板开口尺寸 -
颜色 - 致动器、盖帽 黑色
额定电压 - AC 20 V
额定电压 - DC 20 V
额定电流（安培） 0.4VA（AC、DC）

PDF描述： 按钮开关 SPST-NO 标准 通孔

产品概述

800SP9B6M2RE 产品概述

一、产品简介

800SP9B6M2RE 是 E-Switch 推动式按键开关，单刀单掷（SPST）常开型，适用于低电压、低功率电路的瞬时触点控制。产品描述标注为 SWITCH PUSH SPST-NO 0.4VA 20V，按键/盖帽为黑色，采用直插（Through‑Hole）安装方式，工作温度范围为 -30℃ 至 +85℃。

二、主要性能参数

  • 电路结构：单刀单掷（常开，瞬时触点）
  • 额定容量：0.4 VA，20 V（用于低压微弱信号开关场合）
  • 安装方式：直插（直插脚适配标准 PCB 孔位）
  • 按键颜色：黑色
  • 工作温度：-30℃ ~ +85℃
  • 品牌：E-Switch，型号：800SP9B6M2RE

注：以上电气/机械参数以厂方规格书为准，实际接触电阻、寿命循环、动作力等细项请参考原厂数据表。

三、典型应用场景

该型号适合用于需要可靠瞬时触发且电流、电压等级较低的场合，例如仪器按钮、控制面板、便携设备的开关键、测试夹具的信号触发、逻辑输入复位按钮等。因额定功率较低，不建议直接用于驱动电机或高电流负载。

四、使用与安装建议

  • 直插安装时注意 PCB 孔径与针脚间距匹配，保证机械强度与电气接触良好。
  • 波峰焊或手工焊接时控制温度与时间，避免超出元件耐受范围；如需高温回流，请先确认厂方工艺允许。
  • 若用于数字电路，建议在按键输入端加入消抖电路或软件消抖，以避免误触发。
  • 对于需要承载较大电流或更高电压的应用，应通过继电器或功率 MOSFET 隔离主负载。

五、可靠性与采购注意事项

  • 该开关针对小功率信号设计，长期在额定条件外工作会缩短寿命并可能产生接触不良。
  • 采购时请确认批次与原厂规格书一致，必要时索取样品进行上板与环境测试（温度循环、振动、寿命测试）。
  • 如需 RoHS、UL 或其他认证信息，请向 E-Switch 或授权代理商索取最新证书。

如需我帮忙查找该型号的详细数据手册（含机械图、针脚尺寸、力学参数和寿命曲线），或比较相近替代件，我可以继续提供支持。
