800USP8P1A1M2RE 产品概述
一、产品简介

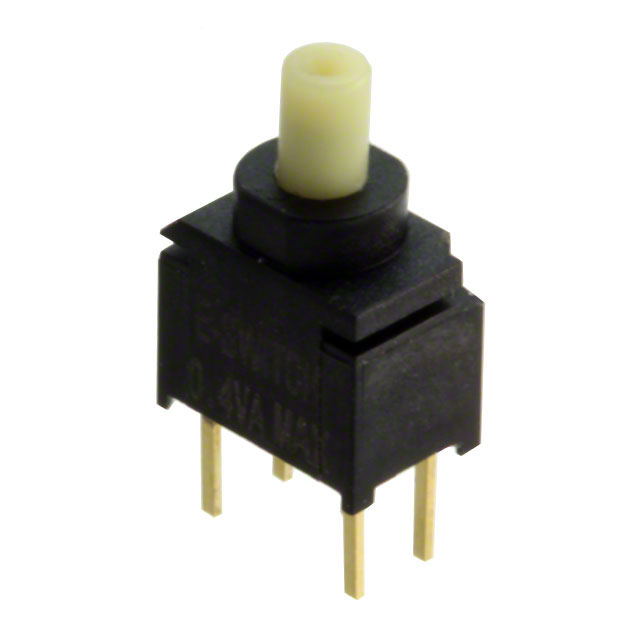

800USP8P1A1M2RE 为 E-Switch 出品的一款密封型直插式按键开关，单刀双掷（SPDT）电路结构，圆形柱塞按键。开关额定工作能力为 0.4VA、20V，适用于低电压、低电流的信号切换场合；整体防护等级达到 IP67，可在尘密且短时浸水环境下可靠工作。额定工作温度范围为 -30℃ 至 +85℃，适配多种室内外使用场景。
二、主要参数
- 品牌：E-Switch
- 电路结构：单刀双掷（SPDT）
- 按键形状：圆形柱塞（圆柱头）
- 电气额定：0.4VA @ 20V（低电压/低功率信号）
- 防护等级：IP67（密封防尘、防短时浸水）
- 安装方式：直插（Through-hole）
- 工作温度：-30℃ ~ +85℃
三、结构与安装要点
该型号采用直插引脚便于 PCB 固定与波峰/炉后手工焊接（具体焊接工艺请参照厂商推荐的焊接工艺规程）。IP67 密封通常通过橡胶/硅胶垫圈与外壳密合实现，装配时须确保密封件正确就位，避免在装配过程中损伤密封圈。直插结构在设计 PCB 孔位与外壳开孔时，应预留足够的机械支撑与应力缓冲空间，防止长时间操作导致焊点疲劳或密封失效。
四、适用场景与优势
- 适用于便携式设备、工业控制面板、户外测量仪器、通信设备等对防护与可靠性有要求且信号电流较小的场合。
- IP67 密封能有效抵御灰尘与短时浸水，提高户外与潮湿环境下的可靠性。
- SPDT 接线灵活，可用于切换两路信号或实现常开/常闭的功能配置。
- 直插式便于维修和替换，适合中小批量生产及维修维护场景。
五、选型与使用注意事项
- 电气能力仅为 0.4VA@20V，仅适合低电压信号，严禁用于交流/直流高电压或高电流负载；若需驱动更大功率负载，请配继电器或功率开关。
- 该型号未明确标注为瞬时（自复位）或保持（锁定）型时，应以出厂数据表或实物标识为准。
- 焊接与清洗工艺需遵循厂商说明，避免高温或强溶剂破坏密封件；长时间浸泡清洗可能影响 IP 等级。
- 在苛刻环境（化学腐蚀、高盐雾、极端振动）下使用前建议进行可靠性验证或选用专门认证产品。
- 采购与设计前请参考 E-Switch 官方数据手册获取完整的机械寿命、接触电阻、动作力行程等详细参数，以确保与实际应用匹配。
如需更详细的引脚图、外形尺寸和寿命数据，可提供要求，我将根据官方资料为您补充精准信息。
