E-Switch 200AWMSP1T2A1M2RE 拨动开关产品概述
一、产品定位与品牌背景

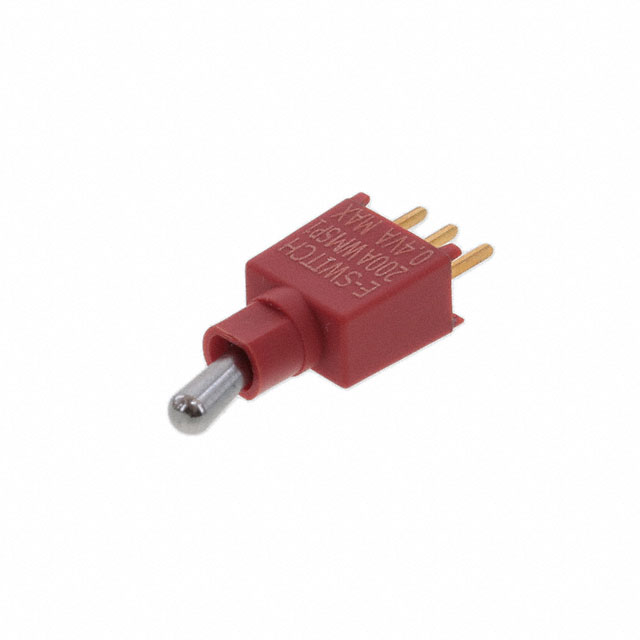

200AWMSP1T2A1M2RE是E-Switch（美国专业电子开关制造商）旗下的一款小型直插式拨动开关，属于通用型低功率信号切换器件。E-Switch以高可靠性、小型化设计为核心优势，该产品延续了品牌在轻负载开关领域的技术积累，适用于需要模式切换、信号选择的多类电子设备场景。
二、核心电气性能参数解析
该开关的电气参数明确了应用边界，关键指标及实际意义如下：
- 电路结构：单刀双掷（SPDT）——1组独立触点，2个稳定操作位置，可实现「一路输入切换两路输出」或「两路输入选一路输出」，满足基础电路切换需求；
- 额定功率与电压：0.4VA（AC）、AC20V/DC20V——对应额定电流约20mA（0.4VA÷20V），属于信号级开关，仅适用于低电压、小电流信号传输（如传感器信号、控制信号），禁止用于大功率负载（电机、大功率LED等）；
- 触点特性：采用高导电性银合金触点（E-Switch常规设计），减少接触电阻对信号的干扰，确保传输稳定。
三、机械结构与安装特性
机械设计兼顾操作便捷性与安装兼容性：
- 钮柄设计：圆柱型钮柄——无棱角结构，手感顺滑，既适合手指直接拨动，也可配合小型工具（螺丝刀）调整，适应紧凑空间场景；
- 安装方式：直插式（Through-Hole）引脚——可直接焊接于PCB板，安装牢固，兼容传统电路板焊接工艺，无需特殊工装；
- 体积紧凑：作为小型拨动开关，尺寸适配便携式设备、小型模块等对空间敏感的场景（具体尺寸需参考E-Switch官方 datasheet）。
四、环境适应性与可靠性
该产品具备工业级基础耐受能力：
- 工作温度范围：-30℃至+85℃——覆盖民用（-2060℃）、工业（-4085℃）及车载（-30~85℃）场景，避免极端温度下性能失效；
- 操作寿命：同类产品经验值达10,000次以上（官方 datasheet 为准），满足长期使用可靠性；
- 湿度耐受：常规可耐受40℃下95%RH高湿度（参考品牌同类产品），适合潮湿地区使用。
五、典型应用场景
结合参数特性，该开关适用于以下场景：
- 便携式电子设备：遥控器模式切换、便携式仪器功能选择、儿童玩具档位调节；
- 工业控制模块：小型传感器信号选择、低功耗继电器控制、PLC辅助功能切换；
- 车载电子附件：车载充电器模式切换、小型车载显示屏功能选择；
- 通讯设备：路由器/交换机端口选择、低功耗通讯模块信号切换；
- 医疗小型设备：家用理疗仪模式选择、小型监护仪功能切换（电压低，安全性符合要求）。
六、选型与使用注意事项
为确保性能与寿命，需注意：
- 负载限制：严格遵循0.4VA/20V参数，禁止超20mA电流或20V电压，否则触点易烧蚀；
- 焊接要求：PCB焊接温度≤260℃，焊接时间≤3秒，避免高温损坏内部结构；
- 操作规范：避免过度用力拨动钮柄，防止断裂或触点错位；
- 环境防护：腐蚀性气体、粉尘环境需额外密封防护，否则影响触点导电性。
该产品以「小型化、低功率、宽温适配」为核心优势，是轻负载信号切换场景的高性价比选择。具体参数需以E-Switch官方 datasheet 为准。
