200USP1T1A1M7RE 产品概述

一、产品简介

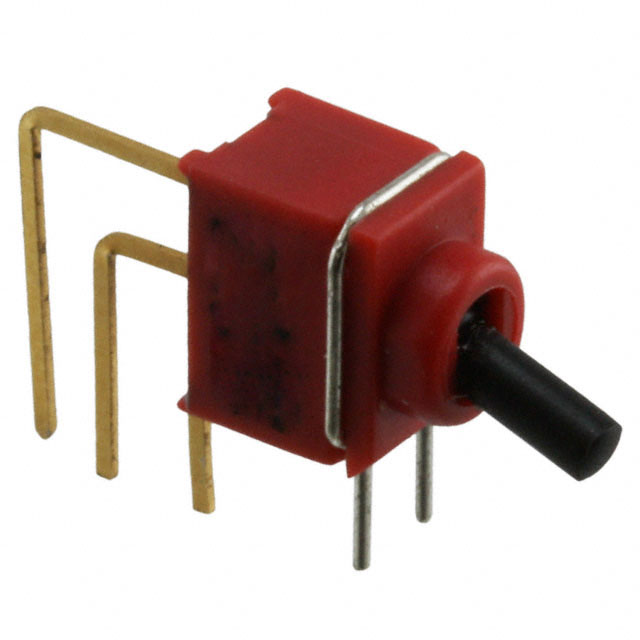

200USP1T1A1M7RE 是 E-Switch 系列的一款单刀双掷（SPDT）拨动开关，属于直插（插件/直插式）小型低功率开关。标称电压为 AC 20V / DC 20V，额定功率 0.4 VA，钮柄为圆柱形，适用于空间受限且需要可靠低电平信号切换的电路场景。工作温度范围为 -30℃ 至 +85℃，适合大多数一般工业与消费类电子环境。

二、主要电气与机械参数

• 电路结构：单刀双掷（SPDT）
• 额定电压：AC 20V / DC 20V
• 额定功率：0.4 VA（在 20V 条件下，等效电流约为 20 mA）
• 按钮形状：圆柱钮柄
• 安装方式：直插（插件/Through-hole）
• 工作温度：-30℃ ~ +85℃
• 封装形式：插件，便于 PCB 直插焊接与后期维修替换

这些参数表明该开关定位于低电压、低电流信号切换用途，常用于键控、模式选择、信号线路或低功耗电路中。

三、产品特性与优点

• 小型化设计，适合密集 PCB 布局与紧凑型设备；
• 插件安装便于手工焊接或波峰/回流后处理焊接（以厂商焊接工艺为准）；
• 圆柱钮柄提供良好的手感与操作定位，利于面板安装或直接操作；
• 宽温工作范围，能在一般室温至较低/较高温度环境工作；
• 适合低电压、低电流的信号切换，可靠性高、接触稳定。

四、典型应用场景

• 仪器仪表的功能选择或模式切换；
• 低功耗消费电子（手持设备、遥控器、玩具等）；
• 控制面板或开发板上的 DIP/面板开关替代；
• 音频设备的信号路径选择（前置/旁通等，须注意功率和阻抗匹配）；
• 电池供电系统中的断路或模式切换（注意电源开断时的浪涌电流限制）。

五、安装与使用建议

• 请严格遵循额定电压与额定功率（0.4 VA）使用，避免用于高电压或高电流负载；若需驱动更大电流或感性负载，请使用继电器或功率型开关；
• 焊接时注意温度与时间的控制，避免长时间高温损伤绝缘体或触点镀层；推荐遵循 PCB 插件元件的标准焊接曲线和冷却工艺；
• 在频繁切换的应用中，应考虑接触磨损及寿命影响，必要时选择机械寿命更高的产品；
• 对于要求防尘、防水或更高可靠性的场合，应确认具体型号是否具有密封等级，或选用带密封功能的替代型号。

六、选型与替代建议

• 若需更高电压/电流能力，可选择 E-Switch 中更高额定值的开关或功率开关产品；
• 若应用要求面板安装并需更长的操作行程或特殊钮帽，可选配相应的面板钮帽或延长杆件（以厂家配件为准）；
• 选型时注意触点材料、机械寿命与环境耐受性（如温湿度、振动等），并参考供应商完整规格书与可靠性测试数据。

总结：200USP1T1A1M7RE 是一款适合低电压、低功率信号切换场合的直插型 SPDT 拨动开关，结构简单、安装方便，适用于仪表、控制面板及各类低功耗电子设备。选型时以不超过额定 0.4 VA / 20V 使用为准，并结合具体使用工况做可靠性评估。
