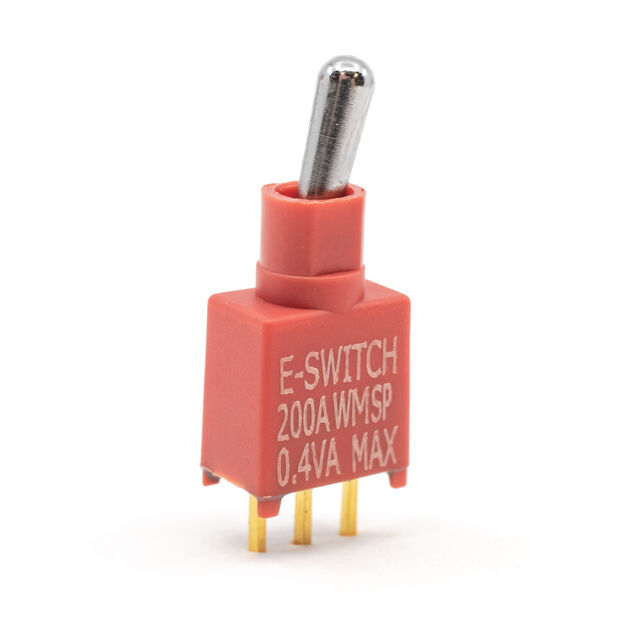

E-Switch 200AWMSP3T2A1M2RE 产品概述

一、产品简介

E-Switch 200AWMSP3T2A1M2RE 属于 E-Switch 200A 系列，是一款通孔安装的微型拨动开关（SPDT，开-关-开）。开关为有源件，采用标准圆形致动器（长度 6.10mm）、黄铜镀铬表面处理，外观紧凑且耐用。该型号为不发光设计，包装为散装（bulk），适用于对防护和可靠性有较高要求的应用场景。

二、主要性能与特性

• 电路类型：SPDT（单刀双掷），开-关-开功能，便于三态控制或信号切换。
• 额定：0.4VA（AC/DC），额定电压 AC/DC 均为 20V。
• 防护等级：IP67，防尘且达到短时间浸水防护，适合潮湿或有灰尘的环境。
• 封装与端接：通孔（PCB 插针/PC 引脚），端子采用环氧树脂密封，提高焊接后防护和机械强度。
• 寿命：电气寿命 50,000 次循环，适合中等频率使用场景。
• 工作温度：-30°C 至 85°C，适应常见工业与室外温度范围。

三、材料与结构亮点

致动器材料为黄铜并镀铬，保证良好手感与耐腐蚀性；无衬套螺纹设计使外形紧凑并便于面板直接装配或与密封件配合使用。环氧树脂对端子进行封装，增强了防水防尘能力，同时减小焊接应力对内部触点的影响。

四、典型应用场景

适用于要求可靠切换且需要防护的领域，例如：

• 户外仪器与遥测设备
• 工业控制面板与楼宇自控系统
• 医疗与测试设备中低压信号切换
• 船舶、交通工具或潮湿环境中的控制开关

五、安装与使用建议

• PCB 设计时参考厂商推荐的通孔与焊盘尺寸，保证机械强度与可靠焊点。
• 焊接工艺中注意温度与时间，避免过高热量影响环氧密封与内部触点。
• 使用时不得超过额定 0.4VA/20V 的电气限值，如用于更高电压或电流需外接中间继电器或采用去耦保护。
• 虽为 IP67 级别，仍建议在长期浸水或强腐蚀介质环境下进行额外防护处理或选型专用防护措施。

六、注意事项与维护

• 在装配与调试阶段避免机械冲击或长时间大力扭动致动器，以免影响触点寿命。
• 避免在带电状态下插拔或强制切换大电流负载，防止触点烧蚀。
• 定期检查焊点与密封状态，发现开关异常应及时更换以保证系统可靠性。

该型号以其小型化、IP67 封装与良好电气寿命，适合对环境防护与可靠性有要求的中低功率信号切换场合。购买时请确认实际应用电压电流与开关额定值匹配，以确保长期稳定运行。
