TE Connectivity 5352115-1 紧凑型PCI用Hard Metric背板连接器产品概述

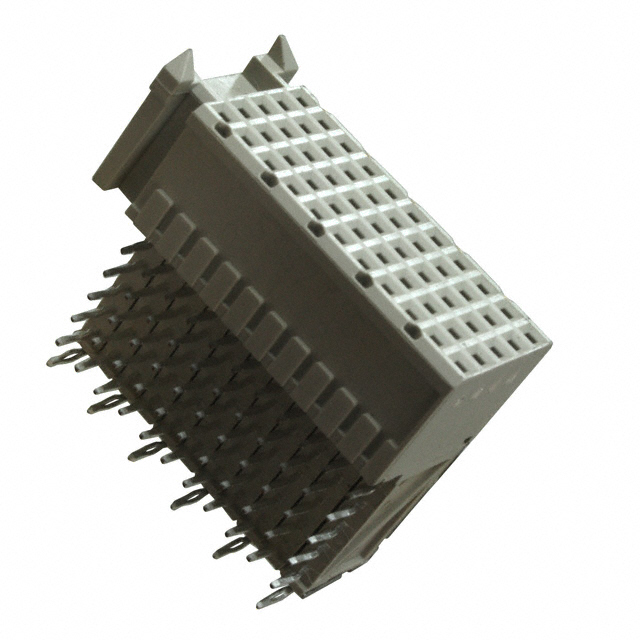

TE Connectivity 5352115-1是一款专为紧凑型PCI（PCI Express Compact） 系统设计的Hard Metric系列PCB板端母型插座，聚焦高密度板级互联需求，具备高可靠性、中速信号传输能力及紧凑结构设计，广泛适用于工业控制、嵌入式系统等对空间与稳定性要求严苛的场景。
一、产品定位与核心属性
该连接器属于TE的Z-PACK 2mm系列，定位为紧凑型PCI系统的核心互联组件：
- 类型：板端母型插座（适配公型插头）；
- 核心功能：实现PCB之间的信号、电源可靠传输；
- 结构特点：支持夹层（Mezzanine）连接，可在多层PCB之间完成垂直或垂直方向的互联，适配紧凑型PCI的板级布局要求。
二、关键技术参数解析
1. 针数与间距设计
- 总针位数：55位（11列×5排），覆盖紧凑型PCI所需的信号与电源触点；
- 中心间距：2.00mm（0.079英寸），符合Hard Metric系列高密度设计规范，在有限空间内集成更多触点，避免传统连接器的空间浪费。
2. 安装与端接方式
- 安装类型：板边缘通孔直角安装，插拔方向与PCB平面垂直，操作便捷且节省板内空间；
- 端接方式：压配端接，无需焊接，通过触点与PCB孔的机械压缩实现可靠连接——既提升安装效率（适合批量生产），又避免焊接热应力对PCB的损伤，长期稳定性更强。
3. 触头性能参数
- 表面处理：镀金（金层厚度30.0µin/0.76µm），可有效降低接触电阻（<10mΩ），提升抗腐蚀能力（如盐雾测试达标），同时减少插拔磨损，延长连接器使用寿命；
- 传输速率：支持**≤1 Gb/s** 信号传输，满足紧凑型PCI系统中多数中速信号（数据总线、控制信号）的传输要求，信号完整性表现稳定。
三、设计特点与应用优势
1. 高密度适配紧凑型PCI
2mm间距+5排11列的布局，在小尺寸下实现55个触点集成，完美匹配紧凑型PCI对板级互联空间的紧凑要求——尤其适合工业设备、嵌入式系统等“小体积大功能”的设计场景。
2. 可靠连接的核心保障
- 压配端接的机械锁定结构：触点与PCB孔过盈配合，避免振动环境下的接触松动；
- 镀金触头的长期稳定性：金层可抵御氧化、腐蚀，确保1000+次插拔后仍保持低接触电阻，无信号衰减或接触不良问题。
3. 环境适应性强
继承TE Hard Metric系列的环境测试标准，可在**-40℃~+85℃** 温度范围稳定工作，同时通过10G/500Hz振动测试，适配工业现场的恶劣工况（如振动、温度波动）。
4. 兼容性与设计便捷性
- 触点布局与信号定义符合紧凑型PCI规范，可直接适配PCI板卡与背板，无需额外定制；
- 板边缘直角安装设计，插拔操作不占用PCB正面空间，便于系统整体布局优化。
四、典型应用场景
- 工业控制设备：PLC（可编程逻辑控制器）、工业机器人控制器的主板与扩展板互联；
- 嵌入式系统：车载电子、医疗设备（如监护仪）的核心板与功能板互联；
- 通信终端：小型基站、路由器的板卡级互联（支持中速数据传输）；
- 测试测量仪器：示波器、信号发生器的内部板级互联（确保信号准确性）。
五、品牌与可靠性保障
TE Connectivity作为全球领先的电子连接解决方案提供商，拥有70+年连接器设计制造经验，其Hard Metric系列已在全球工业、通信等领域广泛应用。5352115-1通过ISO 9001质量认证，且经过严格的第三方测试（如插拔寿命、环境可靠性），确保性能一致性与长期稳定性。此外，TE提供完整的技术支持（如选型指南、应用方案），帮助客户降低系统设计复杂度。
综上，TE Connectivity 5352115-1凭借高密度、高可靠性、中速传输及紧凑型PCI适配性，成为工业控制、嵌入式系统等领域板级互联的理想选择，其压配端接与镀金触头设计进一步提升了安装效率与长期使用价值。
