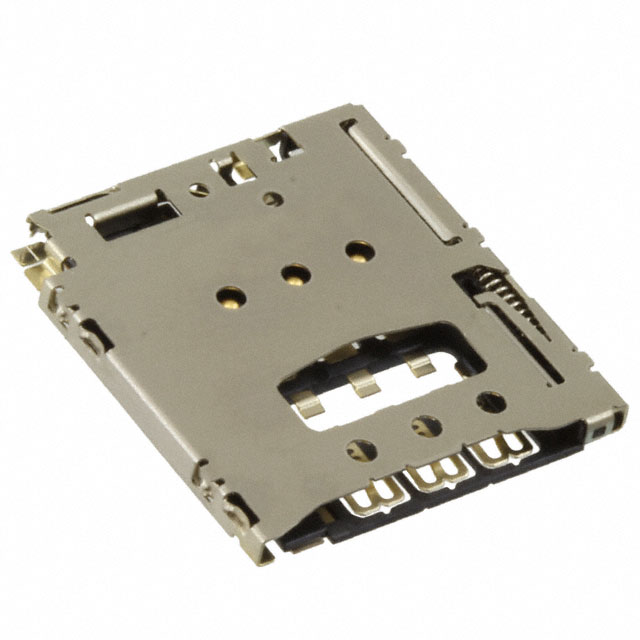

JAE SF56S006V4BR2000 微型SIM卡连接器产品概述
JAE（日本航空电子）的SF56系列微型SIM卡连接器中，SF56S006V4BR2000是一款针对早期轻薄电子设备设计的推入式-推出式（Push-Push） SIM卡连接组件。虽标注“不适用于新设计”，但仍可作为 legacy 设备维修替换的参考型号。以下从核心参数、结构特性、应用适配等维度展开概述：
一、产品核心身份与包装
该型号由JAE Electronics制造，属于SF56系列，采用卷带（TR）包装（适合自动化贴装生产）；品牌为JAE（日本航空电子），封装形式为表面贴装（SMD），是专门适配微型SIM卡的连接组件。
二、关键技术参数解析
- 卡与针脚规格：适配微型SIM卡（Micro SIM），针位数为8（6信号+2功能）——6个针脚负责SIM卡的电气信号传输，2个针脚集成开关功能（用于卡在位检测，向设备反馈SIM卡是否插入）；
- 插拔与结构：连接器类型为“连接器+弹出器”，插拔方式为Push-Push（推入后锁定，再次推入即可弹出），无需额外弹出按钮；
- 安装与空间：安装类型为表面贴装直角（直接焊接于PCB顶层），板上高度仅0.049英寸（1.25mm），能有效节省设备内部空间；
- 触头特性：触头表面处理为镀金（提升抗腐蚀、低接触电阻），触头厚度标注为“闪存”（推测为表述误差，实际应为镀金镀层的工艺标准）。
三、结构与操作特性
- Push-Push机制：简化设备外观设计，无需额外弹出按键，两次推入即可完成SIM卡的锁定/弹出，操作便捷；
- 直角SMD安装：避免PCB穿孔，适合高密度布局，焊接工艺简单，可兼容自动化贴装线；
- 开关集成：内置的2个功能针脚可实时检测SIM卡在位状态，提升系统可靠性（如避免无卡开机的误操作）；
- 低高度设计：1.25mm的板上高度，满足早期智能手机、功能手机等轻薄设备的内部空间限制，无需额外垫高组件。
四、应用场景与设计适配
该型号的原适用场景为2010-2015年前后的早期轻薄设备：
- 功能手机、第一代智能手机（如iPhone 4/4s、部分安卓机型）；
- 便携式电子设备（GPS导航仪、手持POS终端、MP4播放器等）；
但需重点注意：因微型SIM卡已逐步被更小的nano SIM（12×15mm） 及嵌入式eSIM替代，该型号不适用于新设计——新设备需优先选择nano SIM连接器或eSIM方案，以适配当前市场主流的SIM卡规格。
五、可靠性与维护
- 镀金触头：抗腐蚀、低接触电阻，可保证多次插拔后的信号传输稳定性（SIM卡常规插拔次数≤100次，该设计满足需求）；
- 卷带包装：避免静电损伤，适合批量生产与长期存储；
- 维修适配：若用于旧设备维修，需确认设备卡槽的尺寸、针脚定义与该型号完全匹配，避免因规格不符导致连接故障。
六、注意事项
- 明确“不适用于新设计”：当前主流SIM卡为nano SIM/eSIM，新设备应选择对应连接器型号，该型号仅作为旧设备维修参考；
- 安装规范：表面贴装需采用合适的回流焊工艺，避免高温损伤触头；
- 插拔禁忌：避免过度用力插拔SIM卡，防止触头变形或连接器损坏。
综上，SF56S006V4BR2000是JAE针对早期微型SIM卡设计的可靠连接组件，虽已不适应新设计需求，但仍可作为旧设备维修的备选型号。
