菲尼克斯1984617 接线端子产品概述

一、产品核心定位与设计目标

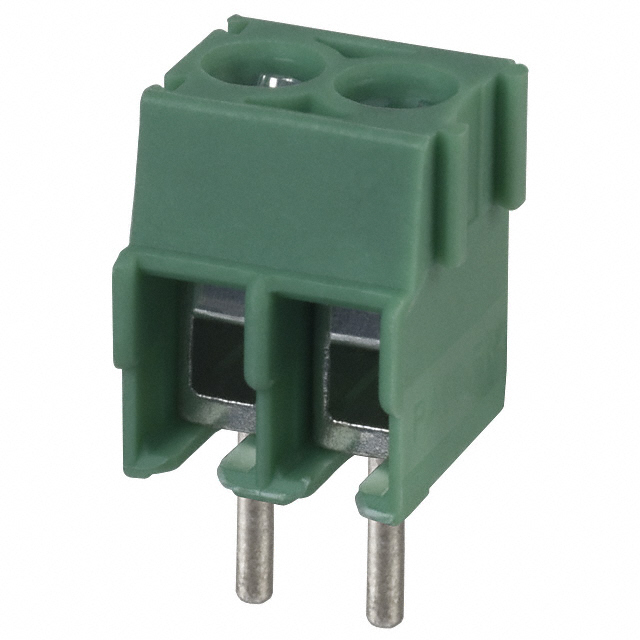

菲尼克斯1984617是一款1排2位侧进线直插式PCB接线端子，针对工业控制、电源模块等领域对「紧凑空间+中小功率大电流传输」的需求设计。其核心目标是在3.5mm窄间距下实现稳定的10A电流承载，同时兼容16~26AWG宽范围线径，适配不同规格导线的连接需求，兼顾安装便捷性与可靠性。

二、关键技术参数详解

该端子的核心参数明确覆盖连接与电气性能：

• 机械结构：1排×2位（1x2P），间距3.5mm，侧进线方式（导线从侧面接入），直插式PCB安装（插针直接焊接至PCB）；
• 电气性能：额定电流10A（AC/DC通用），额定电压300V（符合工业低压系统要求）；
• 导线适配：兼容1626AWG线规（对应导线截面积0.121.5mm²），无需额外适配不同线径的端子；
• 外观标识：绿色壳体（菲尼克斯工业端子典型色，便于现场识别与维护）。

三、结构设计与安装特性

1. 紧凑空间优化：3.5mm间距搭配侧进线设计，相比传统端进线端子可节省PCB正面空间，适合控制板、模块等内部布局紧凑的场景；
2. 直插安装便捷：插针式结构可直接插入PCB焊盘，适配波峰焊或手工焊接工艺，降低装配难度与时间成本；
3. 接触可靠性设计：采用菲尼克斯成熟的接触件结构（通常为镀锡铜合金材质，符合品牌工业级标准），确保导线与端子的紧密接触，减少接触电阻与发热；
4. 壳体防护：绿色塑料壳体具备绝缘、抗冲击性能，可适配工业环境的振动、温度变化等工况。

四、性能优势与应用适配性

• 宽线规兼容：16~26AWG覆盖范围广，可适配从细导线（如传感器连接）到中小功率导线（如10A负载供电）的多种连接场景，减少端子型号储备；
• 高电流密度：3.5mm间距下实现10A额定电流，相比同间距普通端子（通常6A以内）提升了电流承载能力，满足工业设备中「小体积大电流」的需求；
• 品牌可靠性：菲尼克斯作为工业接线端子领域主流品牌，该产品符合IEC 60947等工业标准，长期应用于PLC、变频器等场景，稳定性经过市场验证。

五、典型应用领域

1. 工业控制设备：PLC输入输出模块、变频器控制板、伺服驱动器的信号/功率连接；
2. 电源与储能系统：小型开关电源、电池管理系统（BMS）的低功率供电连接；
3. 通信与物联网设备：工业网关、边缘计算节点的传感器与执行器连接；
4. 智能家居与楼宇控制：智能照明控制器、安防设备的电源与信号接线。

六、选型与使用注意事项

• 选型匹配：需确认应用场景的电流/电压是否在10A/300V范围内，导线线径是否在16~26AWG之间；
• 安装工艺：直插端子焊接时需注意插针与焊盘对齐，避免虚焊；侧进线时导线需充分插入端子腔，确保接触到位；
• 环境适配：若应用于高温、高湿或强振动环境，可搭配菲尼克斯同系列防护端子或辅助固定件增强可靠性。

该产品凭借紧凑设计、宽线规兼容与高电流承载能力，成为工业控制领域中小功率连接场景的实用选择，适配多类设备的PCB布局需求。
