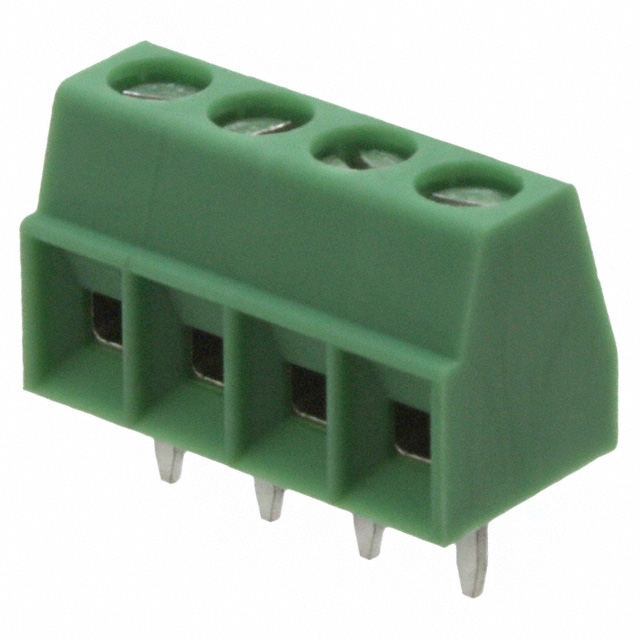

菲尼克斯1751264螺钉式接线端子产品概述
一、产品核心参数与基础定位
菲尼克斯1751264属于工业级螺钉式直插接线端子，专为PCB板上的信号与中等功率传输设计，核心参数精准匹配常规工业设备需求：
- 机械结构：1排4针（1×4P）布局，针距3.5mm，直插式安装（插件封装）；
- 电气性能：额定电流13.5A/极，额定电压200V；
- 适配范围：导线线规兼容16AWG（约1.3mm²）至30AWG（约0.05mm²），覆盖细信号导线到中等功率导线；
- 外观材质：绿色阻燃工程塑料外壳，直观区分功能模块，同时满足安全防护要求。
二、结构设计与工艺优势
该端子聚焦可靠性与空间效率，针对工业场景严苛要求优化：
- 紧凑针距布局：3.5mm针距在保证电气间隙（≥1.5mm）与爬电距离（≥2mm）合规的前提下，大幅节省PCB空间，适合微型PLC、便携式测试仪器等小型化设备；
- 螺钉连接可靠性：采用高强度钢质螺钉+螺纹自锁设计，拧紧后可长期保持连接压力，避免电机、风机等振动源导致的接触松动；
- 阻燃绝缘外壳：外壳材质为PA66（聚酰胺66），符合UL94 V-0最高阻燃等级，耐温范围-40℃至+120℃，适应高低温交替的工业环境；
- 直插引脚优化：引脚镀锡处理，焊接润湿性好，减少虚焊风险；引脚长度与间距精准匹配标准PCB焊盘，支持自动化插件工艺。
三、电气性能与安全合规
1751264的性能满足工业级安全标准，核心指标包括：
- 绝缘性能：常温下绝缘电阻≥1000MΩ，耐电压测试通过2.5kV/1min（符合IEC 60950-1），防止漏电与短路；
- 电流承载能力：13.5A额定电流可稳定承载持续负载，短时间1.5倍过载下仍保持性能稳定，适合电机控制、电源输出等场景；
- 安全认证：通过UL、VDE、CE等权威认证，可直接用于出口设备或国内高端工业项目，无需额外认证；
- 接触电阻：端子与导线接触电阻≤10mΩ（初始状态），长期使用变化量小，保证信号传输准确与功率损耗可控。
四、典型应用场景
该端子适配多领域工业设备，常见应用包括：
- 工业控制：PLC输入输出模块、伺服驱动器信号接口、变频器控制接线；
- 电力电子：开关电源输出端子、UPS电池连接、逆变器低压控制端；
- 通信物联网：基站电源模块、工业路由器电源/信号接线、边缘计算设备接口；
- 新能源配套：充电桩低压控制接线、储能系统电池管理单元（BMU）接口；
- 小型设备：便携式测试仪器、医疗监护仪电源接口、智能家居控制模块内部接线。
五、安装与维护注意事项
为确保长期可靠运行，需注意以下要点：
- 安装前准备：确认PCB焊盘间距匹配，避免引脚弯曲；剥线长度控制在5-6mm（过短接触不良，过长易短路）；
- 焊接规范：手工焊接温度260℃±10℃，时间≤3s（避免外壳熔化）；波峰焊需设置合适预热温度；
- 导线连接：螺钉拧紧扭矩0.5-0.8N·m（用扭矩螺丝刀），避免过紧损伤导线/端子，过松导致接触电阻增大；
- 日常维护：每6个月检查螺钉松动、导线氧化（氧化则重新剥线）；用压缩空气清洁端子表面灰尘油污；
- 环境限制：禁止直接用于强酸强碱等腐蚀性环境（如需选带防护涂层型号），避免超过-40℃至+120℃温度范围。
六、产品价值总结
菲尼克斯1751264凭借紧凑结构、可靠性能与宽适配性，成为工业设备PCB接线的高性价比选择，尤其适合对空间、电流承载与安全合规有要求的场景，可有效提升设备集成效率与长期稳定性。
