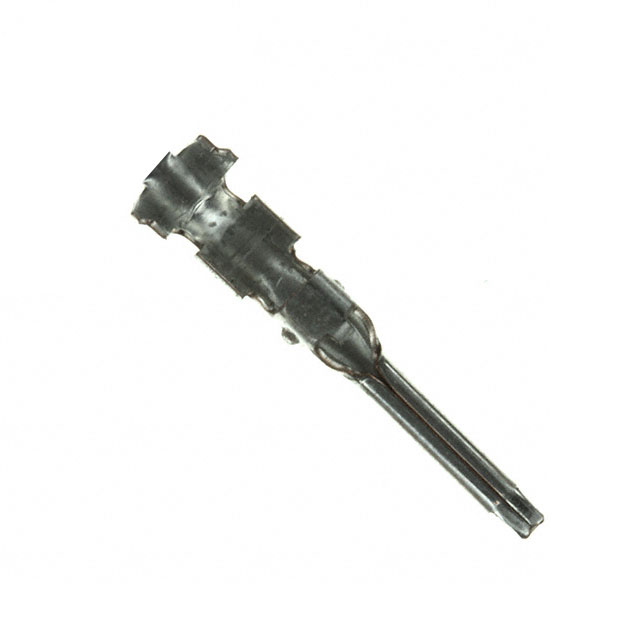

JAE MX19P10K451 压接引脚产品概述

JAE MX19P10K451是日本航空电子（JAE Electronics）MX19系列中的一款压接式引脚端子，针对20-22AWG导线设计，采用锡镀层触头，广泛应用于汽车电子、工业控制等对连接可靠性要求较高的场景。以下从产品属性、设计特性、应用场景等维度展开概述。

一、产品基本属性

MX19P10K451的核心基础属性如下：

• 制造商与品牌：日本航空电子（JAE Electronics），行业内以汽车级连接器品质著称；
• 系列归属：MX19系列，属于小型化压接连接器系列；
• 零件状态：有源（量产供应，无停产计划）；
• 包装形式：卷带（TR）包装，适配自动化贴装设备，提升生产效率；
• 触头类型：引脚（Pin），需与MX19系列对应插座配合使用；
• 端接方式：压接，替代传统焊接的机械连接方式；
• 导线兼容性：20-22AWG（美国线规），覆盖常见小型导线规格；
• 触头表面处理：锡镀层，兼顾焊接性、耐腐蚀性与成本控制。

零件号编码解析：“MX19”为系列标识，“P”代表引脚类型，“10”对应10个触头的配置，“K451”为卷带包装的具体编码（每卷典型供应数量可参考JAE官方物料手册）。

二、核心设计特性

MX19P10K451的设计围绕“可靠性、兼容性、小型化”三大核心展开：

1. 压接端接的稳定优势
   采用压接技术而非焊接，通过机械挤压使触头与导线芯线紧密结合，避免焊料氧化、虚焊等问题；压接连接抗振动、抗冲击性能优异，尤其适合汽车、工业等振动环境。
2. 锡镀层的综合性能
   触头表面镀锡层厚度均匀，具备良好的焊接兼容性（若需二次焊接），同时耐盐雾腐蚀（符合JIS Z 2371标准），长期使用中接触电阻稳定。
3. 宽线规覆盖
   兼容20-22AWG导线，无需为不同线规更换端子，简化物料管理；线规范围匹配多数小型电子设备的内部布线需求。
4. MX19系列的兼容性
   作为MX19系列引脚，可与该系列所有对应插座（如MX19系列的插孔端子）完美匹配，确保电气连接的阻抗一致性与机械锁定可靠性。

三、典型应用场景

MX19P10K451因可靠性与小型化特性，广泛应用于以下领域：

• 汽车电子：车载信息娱乐系统（中控屏、音响）、传感器模块（胎压、摄像头）、动力系统控制单元（ECU）等，满足汽车级振动（GB/T 2423.10）与温度（-40℃~105℃）要求；
• 工业自动化：PLC可编程控制器、伺服电机驱动器、工业传感器（温度、压力）的内部连接，适配工业现场的电磁干扰与机械冲击；
• 消费电子：智能家居设备（智能门锁、扫地机器人）、小型家电（咖啡机、加湿器）的内部布线，紧凑设计节省空间；
• 通信设备：基站子系统、路由器、交换机的内部信号连接，保障数据传输的稳定性。

四、关键性能参数补充

除基础参数外，MX19P10K451的核心性能符合MX19系列的行业标准：

• 额定电流：2A（DC）@20AWG，3A（DC）@22AWG（连续工作）；
• 额定电压：AC/DC 250V（有效值）；
• 接触电阻：初始接触电阻≤20mΩ，长期使用后≤50mΩ；
• 绝缘电阻：≥1000MΩ（DC 500V，常温）；
• 工作温度范围：-40℃至+105℃（存储温度：-40℃至+85℃）；
• 抗振动性能：振动频率10~2000Hz，加速度196m/s²（符合汽车级振动测试要求）。

五、安装与使用注意事项

为确保连接可靠性，需注意以下安装要点：

1. 专用压接工具：需使用JAE推荐的MX19系列专用压接钳（如JAE MX19-XX压接工具），避免通用工具导致压接不足或过度；
2. 导线剥线要求：导线剥线长度需控制在6~7mm（参考JAE官方手册），避免芯线裸露过长或过短影响压接质量；
3. 配合插座使用：必须与MX19系列对应插座（如MX19系列的插孔端子）组装，禁止与其他系列连接器混用；
4. 储存条件：未开封产品需储存在常温（15~35℃）、干燥（湿度≤60%）环境中，避免锡镀层氧化，储存期12个月。

MX19P10K451凭借JAE的品质保障与MX19系列的兼容性，成为小型电子设备内部连接的可靠选择，尤其适合对成本敏感且需自动化生产的场景。
