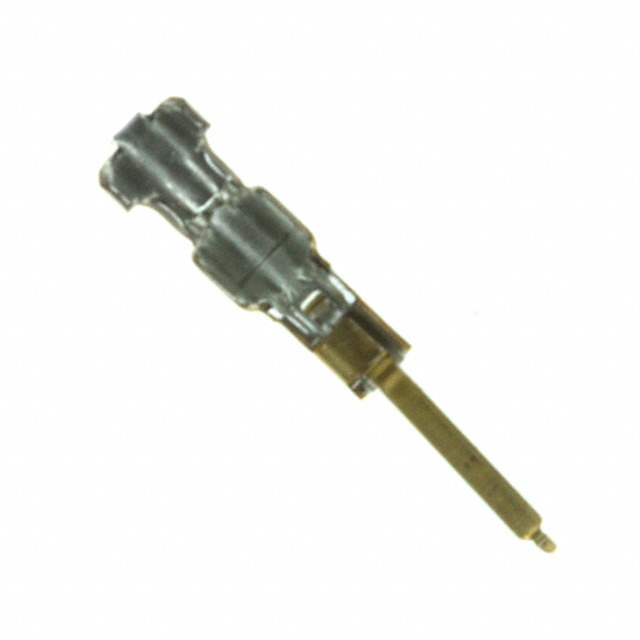

JAE FI-RC3-1B-1E-15000 压接端子产品概述
一、产品基本定位与典型应用
FI-RC3-1B-1E-15000是日本航空电子（JAE）推出的小型信号压接端子，属于JAE FI系列核心产品，专为30-36AWG小线规导线设计，核心优势在于金镀层带来的高接触可靠性与小型化适配性。该端子广泛应用于对空间紧凑性、信号完整性要求严苛的领域：
- 医疗设备：便携式监护仪、小型诊断仪器的传感器与控制板连接；
- 通信设备：基站控制模块、光纤收发器的低功率信号线路；
- 消费电子：智能穿戴设备、小型无人机的内部导线连接；
- 工业控制：微型PLC、传感器模块的弱电流信号传输。
二、核心电气性能参数
作为信号传输型端子，其指标精准匹配小线规应用需求：
- 额定电压：200V AC/DC（符合低功率信号安全要求，避免高压击穿风险）；
- 线规适配：30-36AWG（覆盖常见小型导线规格，兼容多股软线与单股硬线）；
- 触头镀层：金镀层（厚度0.3-0.5μm，显著降低接触电阻，提升抗腐蚀能力）；
- 接触电阻：典型值≤10mΩ（确保信号无明显衰减，保持传输完整性）；
- 绝缘电阻：≥1000MΩ（500V DC，防止相邻端子间漏电，提升系统安全性）。
三、机械与工艺设计特性
该端子针对小线规压接做了结构优化，兼顾安装便捷与连接可靠：
- 双压接区设计：包含「导体压接区」（Ω型结构，紧密包裹导线）与「绝缘层压接区」（固定导线，防止拉脱），拉脱力≥10N（符合JAE端子标准）；
- 小型化尺寸：端子整体高度≤3mm、宽度≤2mm，适配JAE FI系列紧凑外壳（如FI-20P-CV1），满足设备小型化趋势；
- 材料选用：基体采用高导电磷青铜（C5191），兼具导电性与机械强度；表面金镀层提升耐磨损与抗盐雾性能；
- 免焊工艺：仅需JAE专用压接钳（如PH-900系列）即可完成连接，无需加热设备，降低组装成本与工艺复杂度。
四、可靠性与环境适应性
金镀层与结构设计确保端子在恶劣环境下长期稳定：
- 耐腐蚀性：通过500小时中性盐雾测试（JIS Z 2371标准），金镀层无氧化、脱落，接触性能无衰减；
- 宽温范围：工作温度-40℃至+85℃，存储温度-55℃至+125℃，适配工业级与消费电子宽温场景；
- 振动冲击：符合IEC 60068-2-6（振动）与IEC 60068-2-27（冲击）标准，10-2000Hz振动下接触电阻变化≤10%，无松脱风险；
- 插拔寿命：适配连接器插拔≥500次，端子无明显磨损，满足设备多次维护需求。
五、选型与配套使用建议
为确保性能最优，需注意以下要点：
- 导线选择：优先选用30-36AWG多股软线（如UL 1007、UL 1061），单股硬线需确认导体直径匹配；
- 压接工具：必须使用JAE认证压接钳，避免通用工具导致压接不良（过松拉脱、过紧断线）；
- 剥线长度：绝缘层剥线长度控制在4-5mm（参考JAE datasheet），确保导体完全进入压接区；
- 配套外壳：适配FI系列连接器外壳（如FI-30P-CV1），需确认端子位尺寸匹配；
- 质量验证：压接后需通过拉脱力（≥10N）与接触电阻（≤10mΩ）测试，确保连接可靠。
该端子凭借金镀层的高可靠性、小型化设计与便捷工艺，成为小线规信号连接的理想选择，广泛适配医疗、通信、消费电子等领域的紧凑设备需求。
