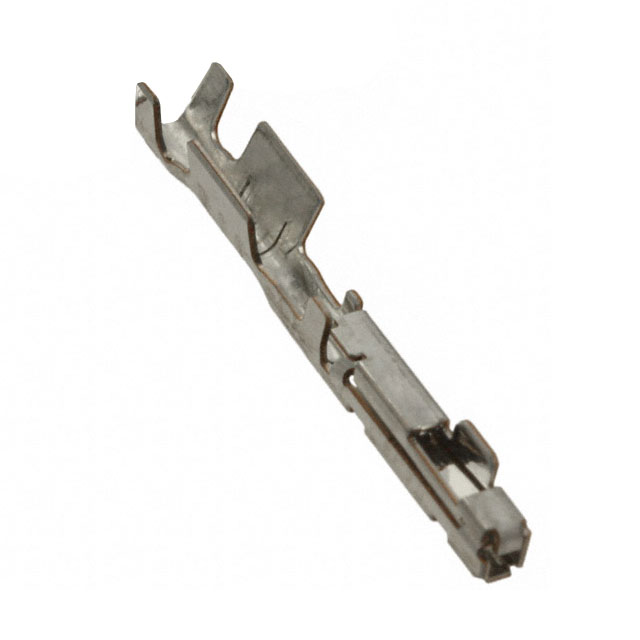

JAE M34S75C4F4 连接器触点产品概述
JAE（日本航空电子）作为全球连接器领域的技术标杆，其M34S75C4F4是一款专为中低电流信号/电源传输设计的压接式插孔触点，适配JAE M34系列连接器外壳，广泛应用于汽车电子、工业自动化及消费电子等场景，以经济高效的锡镀层设计、稳定可靠的压接性能成为设备内部连接的优选组件。
一、产品核心定位与应用场景
M34S75C4F4定位于模块化压接触点端子，核心解决线束与连接器的可靠连接需求，避免焊接工艺的潜在缺陷（如焊锡空洞、热损伤）。其典型应用场景包括：
- 汽车电子：车载CAN/LIN总线线束连接、车身传感器（胎压监测、氧传感器）接口、车载充电器电源传输；
- 工业自动化：PLC控制器I/O模块线束、伺服驱动器信号连接、工业机器人关节内部布线；
- 消费电子与医疗：高端智能家居（智能门锁、安防主机）内部连接、便携式医疗设备（监护仪）信号传输。
二、基础参数与结构特性
核心参数（结合JAE连接器端子标准）
参数项 规格值 触头类型 插孔式触点（适配对应插针） 镀层材料 纯锡（Sn），镀层厚度2~5μm 压接适配线径 0.51.0mm²（AWG 2018号线） 电流承载 3~5A（持续），峰值8A 电压额定 250V AC/DC（有效值） 工作温度范围 -40℃至+85℃（汽车/工业级环境） 初始接触电阻 ≤10mΩ 基体材料 黄铜（CuZn39Pb0.5）
结构特性
- 双压接区设计：尾部设置「导体压接区」（保证电气接触）与「绝缘层压接区」（提升线束拉力），双区压接减少参数波动；
- 防松定位结构：侧面带倒刺式卡舌，插入外壳时紧密卡合，避免振动导致端子松动；
- 多点接触优化：插孔内部3~4个接触弹片，增加接触面积，降低微动磨损对电阻的影响。
三、锡镀层的技术优势
M34S75C4F4采用纯锡镀层，兼顾性能与成本：
- 经济高效：成本仅为金镀层的1/5~1/10，适合批量应用；
- 焊接兼容性：可兼容常规无铅焊料（Sn-Cu），便于临时修复；
- 耐腐蚀性：干燥环境下（汽车舱、工业控制柜）有效抵抗氧化，避免电阻骤增；
- 低电阻特性：表面电阻率远低于镍镀层，初始接触电阻稳定。
注：高湿度/盐雾场景（沿海工业）建议选择JAE同系列镀金端子。
四、压接工艺与可靠性表现
压接工艺是产品核心优势，相比焊接更稳定：
- 工艺一致性：配套JAE专用压接钳（型号JAE-CR-001），精准控制压力与尺寸，避免手工波动；
- 抗振动性能：通过ISO 16750-3汽车级振动测试（10~2000Hz，50m/s²），100小时后电阻变化≤15%；
- 拉力可靠性：压接后线束拉力≥10N，可承受设备搬运/安装外力；
- 温度循环稳定性：-40℃→+85℃循环500次，镀层无脱落、端子无变形，电阻变化≤20%。
五、品牌背书与行业适配性
JAE作为日本航空电子核心业务单元，拥有70余年连接器技术积累，M34S75C4F4具备：
- 认证合规：符合RoHS 2.0、REACH，通过IATF 16949汽车质量管理体系；
- 系列兼容性：适配JAE M34系列圆形外壳（如M34-75P-001），实现模块化连接；
- 技术支持：提供压接工艺培训与工具校准，提升客户生产效率；
- 市场验证：广泛应用于丰田、本田车载系统，西门子、三菱工业设备，口碑成熟。
总结
M34S75C4F4作为JAE M34系列核心触点，以锡镀层的经济优势、压接工艺的可靠性、多场景适配性，成为中低电流传输领域的实用型选择，适合对成本敏感且需稳定连接的设备设计。
