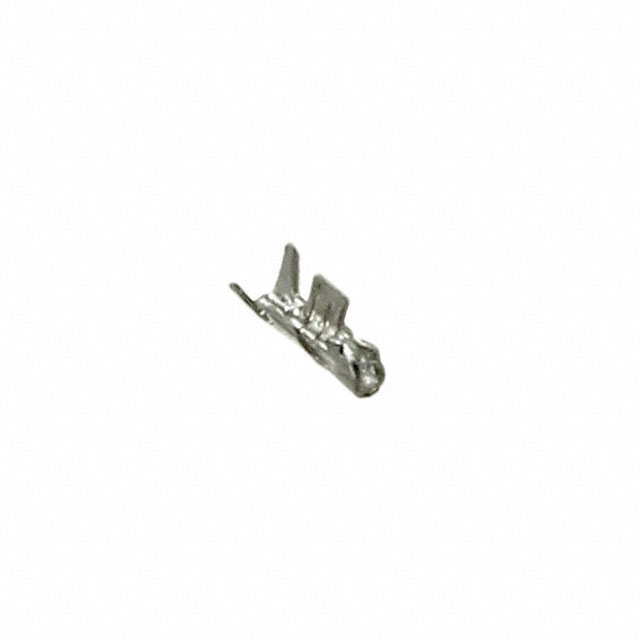

Amphenol 10145493-10LF 产品概述
Amphenol 10145493-10LF是Minitek®系列中的一款高密度线到板连接器端子，专为0.8mm间距的小型化连接需求设计，兼具可靠性与成本优势，广泛适配消费电子、汽车电子、工业控制等领域的紧凑空间应用。
一、产品定位与核心身份
该端子属于Amphenol Minitek®家族，定位为小型化线到板压接端子，核心作用是实现导线与电路板之间的可靠电气连接。其0.8mm的中心间距是区别于常规1.0mm间距连接器的关键特征，能显著降低系统布线占用空间，适合对尺寸敏感的电子设备设计。
二、关键技术参数
需重点关注的核心参数如下：
- 间距规格：0.8mm（中心距）；
- 适配线规：28AWG~30AWG（符合UL/CSA标准）；
- 触头镀层：锡（Sn）镀层，厚度满足接触可靠性要求；
- 电气性能：额定电流0.5A（28AWG）/0.3A（30AWG），额定电压50V AC/DC；
- 机械性能：压接保持力≥10N（典型值），插拔力适配Minitek®插座设计；
- 环境性能：工作温度范围-40℃~+105℃，湿度耐受95%RH（无凝露）。
三、设计特点与优势
1. 高密度小型化设计
0.8mm间距相比传统1.0mm间距，可使连接器阵列密度提升约25%，有效减少电路板布线空间，适合智能手机、智能穿戴等便携设备的内部紧凑连接。
2. 可靠压接连接结构
端子压接区采用双压接设计（绝缘压接+导体压接），适配28~30AWG导线时，能紧密包裹导体与绝缘层，避免接触松动或导线脱落，保证电气连接稳定性。
3. 锡镀层的综合优势
锡镀层兼具良好的可焊性（若需二次焊接）与抗腐蚀性能，同时成本低于金镀层，平衡了可靠性与成本控制，适合中高用量的批量应用。
4. 自动化组装适配性
端子外形符合SMT或压接自动化设备的工艺要求，可通过标准压接工具快速装配，提升生产效率，降低人工成本。
四、典型应用场景
该端子的小型化与可靠性特点，使其适配多种紧凑空间应用：
- 消费电子：智能手机、智能手表、无线耳机的内部传感器/电池连接；
- 汽车电子：车载小型传感器（如胎压监测、温度传感器）与控制模块的线到板连接；
- 工业控制：小型PLC、物联网节点、传感器终端的布线；
- 医疗设备：便携式监护仪、血糖仪等医疗仪器的内部电气连接。
五、适配与兼容性
1. 导线适配
严格适配28AWG~30AWG的铜芯导线（如PVC、XLPE绝缘），需注意导线外径符合端子压接尺寸要求。
2. 插座适配
需搭配Amphenol Minitek®系列0.8mm间距线到板插座使用（如10145494-xxx等系列），确保插拔配合精度与电气性能匹配。
3. 压接工具适配
推荐使用Amphenol专用压接钳（如型号XXX，注：具体需参考官方手册），保证压接参数符合标准，避免压接不良。
六、环境适应性与可靠性
- 温度范围：-40℃+105℃，满足汽车级（-40+85℃）与工业级（-40~+105℃）的温度要求；
- 抗环境老化：锡镀层在常规环境下抗盐雾腐蚀（满足JESD22-A101标准），适合户外或潮湿环境应用；
- 机械寿命：插拔次数≥500次（典型值），满足设备长期使用需求。
Amphenol 10145493-10LF通过平衡小型化、可靠性与成本，成为紧凑电子系统中线到板连接的优选端子之一，其Minitek®系列的成熟技术背书进一步保障了产品的稳定性与一致性。
