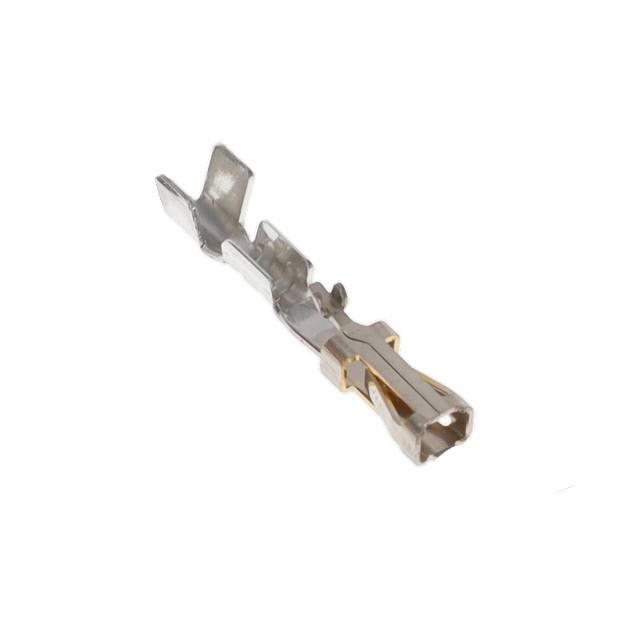

SAMTEC CC83R-2426-F 压接式插座产品概述

SAMTEC CC83R-2426-F是一款针对24-26AWG导线设计的压接式金镀层插座，属于SAMTEC通用压接连接器系列，以高可靠性、易安装性和宽环境适应性为核心特点，广泛应用于工业控制、通信设备、医疗仪器等领域。

一、产品核心定位与应用场景

CC83R-2426-F定位于小线规（24-26AWG）导线的可靠压接连接，无需焊接即可实现稳定电气导通，主要应用场景包括：

• 工业控制：PLC模块、传感器接口、伺服驱动器内部布线；
• 通信设备：路由器、交换机的电源与信号连接；
• 医疗仪器：便携式监护仪、输液泵的内部电路连接（符合医疗级可靠性要求）；
• 消费电子：智能家居设备、小型家电的内部线束连接。

二、关键技术参数详解

1. 线规与载流适配

兼容24AWG（0.205mm²） 和26AWG（0.129mm²） 两种常用小线规，覆盖不同功率需求：

• 24AWG导线最大载流约3A（室温），适用于中低功率电源传输；
• 26AWG导线最大载流约1.5A（室温），适合信号传输（如RS485、I2C）。

2. 触头镀层与材料

• 触头基体：磷铜合金，兼具高导电性与机械强度；
• 表面镀层：纯金（0.5-1.0μm厚度），大幅降低接触电阻（初始≤10mΩ），同时提升抗硫化、抗盐雾腐蚀能力（符合JESD22-A101盐雾测试标准）。

3. 电气与机械性能

• 绝缘电阻：≥1000MΩ（500V DC，1分钟）；
• 插拔力：插入力≤15N，拔出力≥5N，平衡连接可靠性与维护便捷性；
• 振动冲击：符合IEC 60068-2-6标准（10-2000Hz，10g加速度），耐冲击（100g，11ms）。

4. 环境适应性

工作温度范围：-40℃至+85℃（工业级宽温），满足极端环境下的稳定运行。

三、结构设计与工艺优势

1. 触头结构优化

采用弹性触头设计，触头与配对端子接触时产生稳定压力，减少振动、温度变化导致的接触失效风险。

2. 压接区精准设计

压接腔尺寸严格匹配24-26AWG导线，冷压接工艺避免焊接高温损伤导线绝缘层，压接后导线与触头紧密结合，无松脱隐患。

3. 精密制造工艺

触头通过精密冲压成型，尺寸公差控制在±0.02mm以内，一致性好，适合自动化压接生产，降低人工误差。

四、安装与使用注意事项

1. 工具适配：需使用SAMTEC推荐的专用压接钳（如型号XXX），或符合通用24-26AWG压接标准的工具；
2. 导线处理：剥线长度控制在6-8mm（过长易卷入绝缘层，过短导致接触不良），剥线后清理导线表面氧化物；
3. 配对兼容：需与SAMTEC CC83系列配对端子（如CC83T-2426-F）配合使用，确保接触尺寸匹配；
4. 环境防护：安装后建议用热缩管防护压接区域，避免粉尘、油污影响性能。

五、配套选型与应用建议

1. 导线选型：优先选用UL/CSA认证的24/26AWG导线，绝缘层厚度0.3-0.5mm；
2. 连接器搭配：线对板连接需搭配SAMTEC CC83系列外壳（如CC83H-XX），实现模块化安装；
3. 载流匹配：24AWG适用于3A以内电源，26AWG适用于信号传输，需按需选择；
4. 包装选择：盘装（1000个/盘）适合自动化生产线，散装（100个/袋）适合小批量调试。

CC83R-2426-F凭借金镀层的高可靠性、宽线规适配性和易安装性，成为小功率电路连接的优选方案，可满足多行业对稳定连接的需求。
