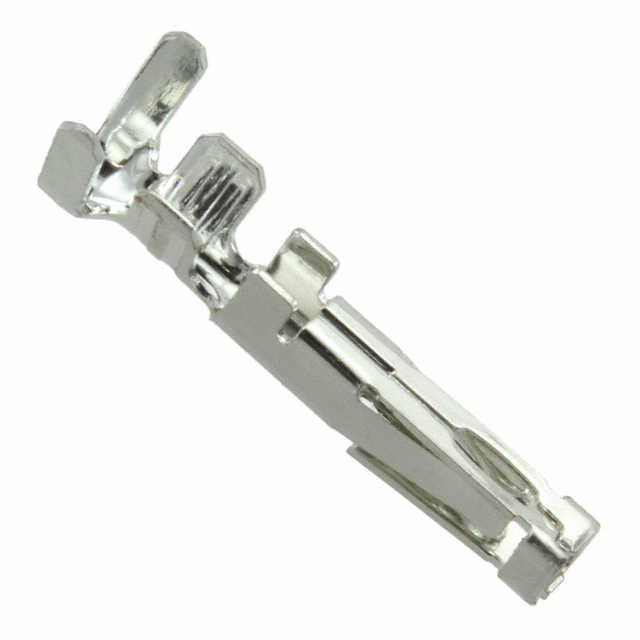

SAMTEC CC69R-1620-01-T-SP 压接插座产品概述
一、产品核心定位与基本属性
SAMTEC CC69R-1620-01-T-SP是一款16-20AWG线规通用压接式插座，属于SAMTEC标准化连接器组件系列，针对中小功率电路的可靠端接需求设计。产品以锡镀层触头为核心，兼顾可焊性与耐腐蚀性能，适配工业、通信、消费电子等多领域的电气连接场景，是替代焊接连接的高性价比选择。
二、关键技术参数详解
该产品的核心参数严格匹配工业级应用要求，具体如下：
- 线规适配范围：16-20AWG（覆盖常见导线规格，满足不同电流承载需求）；
- 触头镀层：锡（Tin），型号中“T”为镀层标识，兼顾可焊性与短期耐腐蚀；
- 电流额定值：16AWG导线端接时13A，18AWG时10A，20AWG时5A（符合UL/CSA认证）；
- 电压额定值：250V AC/DC（适用于低压电路场景，无高压绝缘风险）；
- 工作温度范围：-55℃至125℃（工业级温度适应性，可覆盖极端环境）；
- 触头基材：黄铜（导电率约28%IACS，机械强度满足压接变形要求）；
- 接触电阻：压接合格后≤10mΩ（保证信号传输无衰减、功率传输无发热）；
- 阻燃等级：触头绝缘部分符合UL 94V-0（防止电路故障时蔓延）。
三、设计优势与性能特点
该产品通过结构优化与工艺控制，具备以下核心优势：
- 压接连接高可靠性：采用冷压接工艺（无焊接热应力），压接区域为4点接触设计，连接强度达导线拉断力的80%以上，抗振动性能符合MIL-STD-202 Method 201（振动频率20-2000Hz，加速度10g）；
- 镀层性能平衡：锡镀层厚度约5-8μm，既保留良好可焊性（便于维修补焊），又避免纯锡镀层易“锡须”的问题，适合常规工业环境；
- 紧凑设计适配高密度：触头整体尺寸（长×宽×高）约10.16mm×3.81mm×5.08mm，可适配0.1英寸（2.54mm）间距的连接器阵列，减少设备内部空间占用；
- 制造一致性强：SAMTEC精密冲压工艺确保触头尺寸公差控制在±0.05mm以内，压接后接触力稳定，批量产品性能无差异；
- 线规覆盖广：16-20AWG涵盖从低电流（20AWG）到中等电流（16AWG）的场景，无需因线规切换频繁更换组件。
四、安装与兼容性说明
- 安装工具要求：需使用适配16-20AWG线规的压接钳（推荐SAMTEC专用工具如ST-HT-1620或符合IEC 60352-2标准的通用钳），压接时需对准触头的“C”型压接区，确保导线完全嵌入；
- 剥线长度规范：16AWG导线剥线长度约6.35mm（0.25英寸），20AWG约5.08mm（0.2英寸），需用剥线钳精准控制（避免过长导致短路、过短导致接触不良）；
- 兼容性：适配SAMTEC同系列插针（如CC69系列），也可兼容市场上符合2.54mm间距、触头尺寸匹配的插针，连接后插拔力约1.5-3N（符合人工操作舒适度）；
- 端接注意事项：压接前需用砂纸清理导线表面氧化层，避免杂质增加接触电阻；压接后需用拉力计检测（16AWG导线拉力≥130N，20AWG≥50N），不合格品需重新压接。
五、典型应用领域
- 工业自动化：PLC控制器、传感器、伺服电机的内部信号与电源连接；
- 通信设备：基站电源模块、光纤收发器的电路端接；
- 消费电子：洗衣机、空调的控制电路，机顶盒内部 wiring；
- 汽车电子：车载辅助系统（倒车雷达、中控屏）的低压电路连接（需确认环境温度≤125℃）；
- 医疗设备：小型诊断仪器（血压计、血糖仪）的内部非关键信号连接。
六、选型与使用注意事项
- 线规匹配：严禁使用16AWG以下（如22AWG）或20AWG以上（如14AWG）导线，避免压接变形或接触力不足；
- 环境防护：锡镀层在高湿度（>80%）或腐蚀性气体（SO₂、H₂S）环境下需涂覆绝缘漆，存储时间不超过12个月；
- 认证要求：产品通过UL E107254、CSA 22.2 No. 0-101认证，可直接用于北美市场；
- 维修注意：若需补焊，需使用低熔点焊锡（≤220℃），避免高温导致锡镀层氧化。
该产品以高可靠性、低成本、易安装为核心竞争力，是中小功率电路端接的优选组件，可满足多数常规工业与民用场景的连接需求。
