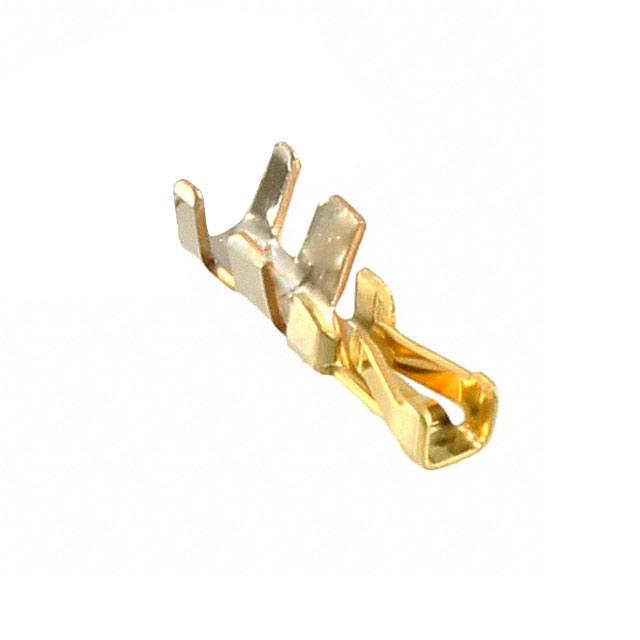

Amphenol 10044403-101LF 压接母座端子产品概述
一、产品基础属性与核心定位
Amphenol 10044403-101LF是一款压接式母座端子，属于该品牌通用连接器端子系列的核心型号。其核心定位为实现22-24AWG导线与连接器公端的可靠电连接，兼顾机械强度、电性能与环境适应性，广泛覆盖工业控制、汽车电子、通信设备等多领域应用场景。
产品核心标识信息：
- 品牌：Amphenol（安费诺，全球连接器巨头）
- 类型：压接母座端子
- 导线适配：22-24AWG
- 基材：磷青铜（Phosphor Bronze）
- 触头镀层：镀金（Gold Finish）
二、关键技术参数详解
该端子的技术参数围绕“可靠连接”与“环境适配”设计，核心参数如下：
1. 导线与压接参数
- 导线适配：22-24AWG（对应导线截面积0.32mm²~0.64mm²），需严格匹配避免连接失效；
- 压接拉力：压接后导线拉力强度≥13N（符合IPC-A-620电子组装标准），确保导线与端子不脱落；
- 压接区设计：采用“导体压接区+绝缘压接区”双区结构，导体区增强电接触，绝缘区固定导线避免弯折断裂。
2. 电性能参数
- 初始接触电阻：≤10mΩ（镀金镀层降低接触电阻，减少信号损耗）；
- 绝缘电阻：≥1000MΩ（100V DC条件下），避免漏电干扰；
- 耐电压：1000V AC（1分钟），满足常规电气安全要求。
3. 环境与寿命参数
- 工作温度：-40℃~+125℃（覆盖工业级与汽车级环境）；
- 插拔寿命：≥500次（耐磨镀层支撑多次插拔）；
- 耐腐蚀性能：盐雾测试96小时无接触电阻异常（镀金镀层抗腐蚀）。
三、材料与工艺特性
该端子的材料与工艺是实现可靠性能的核心，具体优势如下：
1. 磷青铜基材
选用C5191/C5210牌号磷青铜（铜锡磷合金），相比纯铜具有：
- 优异弹性回复性：长期保持触头接触压力，避免振动或插拔导致接触电阻增大；
- 耐疲劳性：适配高振动场景（如汽车发动机舱）；
- 加工性：便于端子成型与压接操作。
2. 镀金触头镀层
镀层厚度≥0.5μm（行业标准），金的特性带来：
- 低接触电阻：减少信号传输损耗，适配高速信号场景；
- 抗氧化性：避免触头氧化导致接触不良；
- 耐磨性：延长插拔寿命，减少维护成本。
3. 精密压接工艺
端子压接区采用齿形结构设计，压接时可紧密咬合导线导体，既增强机械连接强度，又保证电接触面积最大化；同时绝缘压接区可固定导线绝缘层，防止导线弯折时导体断裂。
四、典型应用领域
该端子因性能均衡，广泛应用于以下场景：
1. 工业控制领域
- PLC（可编程逻辑控制器）输入输出模块的导线连接；
- 工业传感器（温度、压力、流量）与执行器的信号传输；
- 工业机器人关节线束、自动化生产线接线。
2. 汽车电子领域
- 车载信息娱乐系统（IVI）的线束连接；
- 车身控制模块（BCM）的传感器接口（如车门传感器、雨刮器）；
- 汽车照明系统、动力系统的低压导线连接（适配-40℃~+125℃环境）。
3. 通信设备领域
- 基站RRU（射频拉远单元）内部线束连接；
- 数据中心服务器电源与信号接口；
- 光纤收发器、交换机的内部接线。
4. 医疗设备领域
- 监护仪、输液泵的传感器接口（低干扰需求）；
- 医疗设备内部控制线路连接（符合安全标准）。
五、可靠性与合规性说明
Amphenol对该端子进行了多维度可靠性验证，且符合主流行业标准：
1. 可靠性测试
- 温度循环测试：-40℃~+125℃循环100次，无性能衰减；
- 振动测试：10Hz~2000Hz，加速度2g，无连接松动；
- 插拔寿命测试：500次后接触电阻≤20mΩ，仍满足使用要求。
2. 合规性认证
- 欧盟RoHS 2.0：无铅、无镉等有害物质；
- REACH法规：SVHC（高关注物质）合规；
- 汽车行业：部分批次适配IATF16949标准；
- 通信行业：符合Telcordia GR-326标准。
六、使用与选型注意事项
为确保端子性能，需注意以下操作要点：
1. 导线匹配
必须使用22-24AWG导线，避免线径过粗（压接模具损坏）或过细（连接不牢固）。
2. 压接工具
需选用Amphenol推荐的专用压接工具（如适配该端子的压接钳），压接模具需与端子规格完全一致，禁止使用通用模具。
3. 压接操作
- 剥线长度：3~5mm（需露出导体，无绝缘残留）；
- 导体要求：无氧化、无断丝，若氧化需用砂纸打磨；
- 压接后检查：导体完全填充压接区，无翘边、裂纹，拉力测试符合要求。
4. 存储条件
存储于干燥通风环境（温度≤30℃，湿度≤60%），避免阳光直射与腐蚀性气体，存储期12个月。
5. 极端环境适配
若应用于≥150℃高温或高湿度（>95%RH）场景，需咨询Amphenol技术支持确认是否适配。
该端子凭借Amphenol的品牌质量、均衡的性能参数与广泛的适配性，成为多领域可靠连接的优选方案。
