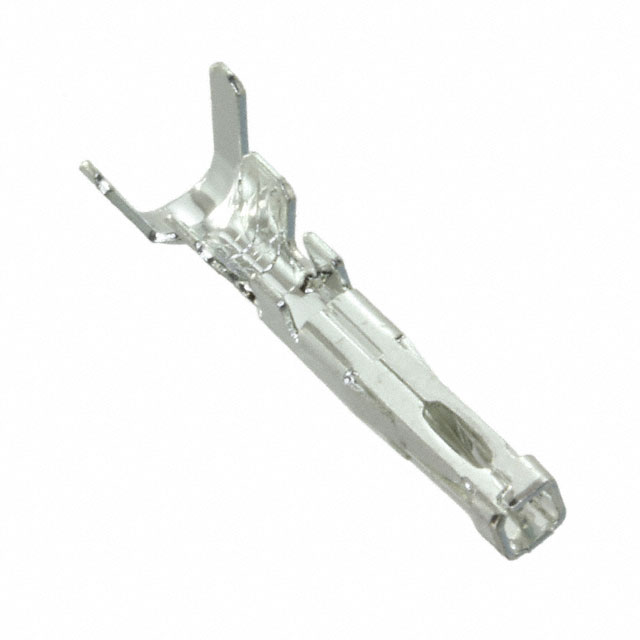

SAMTEC CC69L-1620-01-T-SP 压接母触芯产品概述

SAMTEC CC69L-1620-01-T-SP是一款专为高电流传输设计的压接式母触芯，属于该品牌PowerMate®系列电源连接器组件，核心配合IPBD系列分立式电线电源外壳使用，为工业、医疗、通信等领域提供稳定可靠的电源连接方案。

一、产品定位与核心用途

该触芯聚焦分立式电线与电源外壳的快速可靠连接——区别于集成式连接器，分立式设计允许用户根据实际布线需求灵活配置电线长度，而该触芯则解决了电线与外壳间的电气导通与机械固定问题。其核心用途覆盖三类场景：

1. 工业自动化设备（如伺服系统、变频器、PLC）的高电流电源传输；
2. 医疗设备（如监护仪、手术器械）的安全电源接口（需配合医疗级外壳使用）；
3. 通信基站、新能源储能等需要批量装配的场景。

二、核心参数与设计特点

该触芯的关键参数与设计围绕“适配性、可靠性、易装配”三大核心：

• 线规适配：精准匹配16AWG线径（导体截面积≈1.31mm²），压接范围覆盖16AWG标准线径，确保线芯与触芯紧密贴合；
• 镀层工艺：触头采用纯锡镀层（Sn），厚度≥5μm（SAMTEC标准），既避免裸铜氧化，又兼容后续焊接需求，同时降低接触电阻；
• 结构设计：母触芯采用“弹性接触片+双压接区”一体化结构——弹性片确保与公触芯紧密插拔，压接端分为线芯区（锁定导体） 和绝缘区（固定外皮），实现机械锁定与电气导通双重保障；
• 型号编码解析：CC69L为PowerMate®触芯代号，1620中“16”对应16AWG线规，“20”为触头关键尺寸（适配IPBD外壳接口），01表示单触芯，T为锡镀层，SP明确适配分立式外壳。

三、压接性能与可靠性

压接工艺是该触芯的核心优势，SAMTEC针对16AWG线径优化了压接参数，确保性能稳定：

• 电气性能：1A直流测试下，接触电阻典型值<8mΩ（远低于行业<20mΩ标准），可有效降低电源损耗与发热；
• 机械强度：压接后线芯拉力强度≥90N（符合UL 1977标准），抗振动性能通过MIL-STD-202 Method 213测试（10-2000Hz振动、2g加速度，10小时无失效）；
• 插拔寿命：配合对应公触芯可实现>500次插拔，满足设备调试、维护时的多次拆装需求；
• 长期可靠性：1000小时湿热循环（85℃/85%RH）后，接触电阻变化率<10%，无镀层脱落或腐蚀现象。

四、环境适应性与典型应用

该触芯环境适应性覆盖工业级严苛场景：

• 温度范围：工作温度-55℃至125℃，存储温度-65℃至150℃，可满足高温冶金设备与低温户外基站需求；
• 耐化学性：兼容乙醇、异丙醇等工业清洁溶剂，镀层通过5%NaCl盐雾测试48小时无异常；
• 典型应用：
  1. 工业自动化：机器人关节、伺服驱动器电源连接；
  2. 医疗设备：监护仪、输液泵安全电源接口；
  3. 通信基站：5G RRU（射频拉远单元）分立式布线；
  4. 新能源：充电桩控制板、储能电池组低压线路。

五、品牌与质量保障

SAMTEC为该触芯提供全流程质量管控：

• 品牌背书：成立于1941年，拥有60+年电源连接器设计经验，产品覆盖全球100+国家；
• 认证齐全：符合RoHS 2.0、REACH（无SVHC有害物质）、UL 1977、CSA C22.2 No. 157；
• 质量管控：自动化压接与检测设备，每批次抽样≥5%，检测项目含接触电阻、拉力强度，不良率<10ppm。

该触芯以“高适配性、高可靠性、易装配”为核心优势，是工业、医疗等领域分立式电源连接的优选组件。
