2000963101

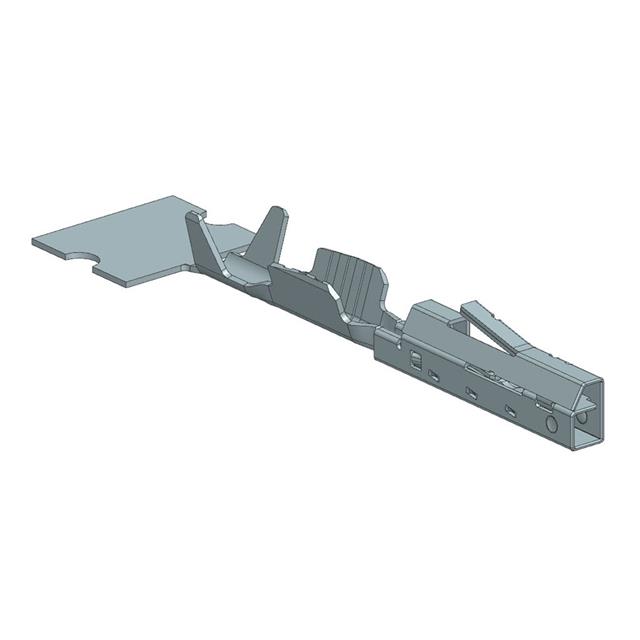

图片源于供应商或网络,实物可能存在差异,请以实物为准

2000963101

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
Molex

品牌:

Molex

型号:

2000963101

编号:

D7524897

包装:

剪切带（CT）

批号:

-

封装:

-

描述:

TAK50 RECEPT TERMINAL LRG GRIP D

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：插口 触点 锡 22 AWG 压接


产品参数

产品属性 属性值
制造商 Molex
包装 卷带（TR），剪切带（CT）
基本产品编号 200096
插针或插口 插口
类型 -
系列 stAK50h 200096
线规 22 AWG
触头端接 压接
触头表面处理 锡
触头表面处理厚度 -
零件状态 在售

产品概述

MOLEX 2000963101 线对板连接器产品概述

一、产品基本定位

MOLEX 2000963101属于TAK50系列未密封插座端子，是专为低压小电流场景设计的线对板连接组件。产品采用L-Grip锁固结构、D-Wind绕线设计，搭配左放线卷包装，核心适配0.35mm²线规导线，满足消费电子、汽车电子等领域的可靠内部连接需求。

二、核心参数详情

1. 导线适配参数

  • 线规：0.35平方毫米（精准匹配常用小线径导线）
  • 绝缘外径（OD）：1.2mm~1.3mm（严格控制绝缘层与端子的配合间隙，避免过松脱落或过紧破损）

2. 电气性能参数

  • 触头镀层：锡（兼顾导电性能与基础防腐蚀能力）
  • 额定电压：14V（适配汽车12V系统、消费电子低压供电等场景）

3. 包装与结构参数

  • 包装形式：左放线卷（便于自动化装配线连续供料，提升生产效率）
  • 密封属性：未密封（简化结构、降低成本，适用于内部清洁环境）

三、设计特点解析

1. L-Grip锁固结构

通过端子与导线的机械锁合设计，增强导线抗拉力性能，减少振动、拉扯导致的连接失效风险，提升可靠性。

2. D-Wind绕线设计

优化触头与导线的接触面积，降低接触电阻，确保电流传输稳定，避免局部过热问题。

3. 精准适配性

严格匹配0.35mm²线规与1.2~1.3mm绝缘外径，无需额外调整导线参数，简化装配流程。

4. 自动化友好设计

左放线卷包装符合自动化生产的供料逻辑，减少人工干预，适配批量装配需求。

四、典型应用场景

  1. 汽车电子：车载低压控制系统（如车内氛围灯、小功率传感器、中控面板接线）；
  2. 消费电子：小型家电（如加湿器、蓝牙耳机充电仓）、便携式设备（如智能手环内部连接）；
  3. 工业控制：小型工控设备（如PLC扩展模块、传感器接线盒）的内部线板连接；
  4. 通信终端：家用路由器、交换机等小型网络设备的内部组件连接。

五、安装与注意事项

  1. 导线预处理：剥线长度需符合TAK50系列端子要求（建议参考MOLEX官方手册），避免过短接触不足或过长短路；
  2. 压接工具：必须使用适配TAK50系列的专用压接钳，确保端子变形均匀，避免压接不良；
  3. 环境限制：未密封设计仅适用于干燥、清洁的内部环境，禁止户外、高湿、多尘场景使用；
  4. 电流限制：需结合端子载流能力（参考TAK50系列 datasheet），避免超过额定电流导致过热。

该产品以高适配性、低成本、自动化友好为核心优势，是低压小电流场景线对板连接的可靠选择。
