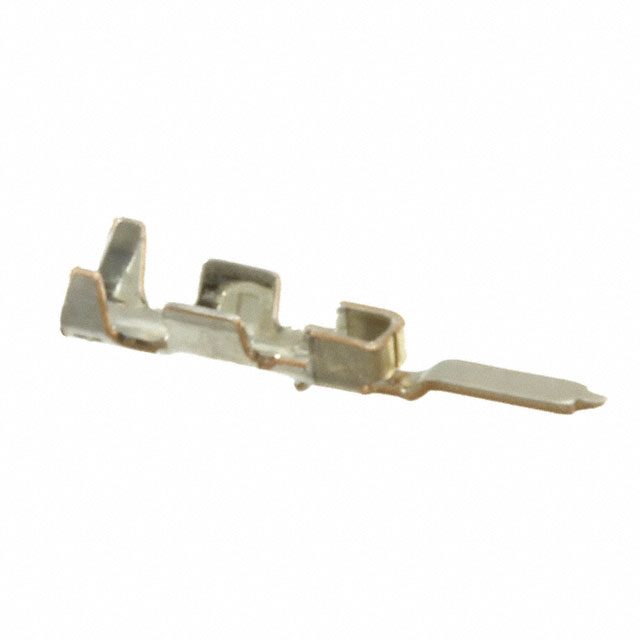

HRS MDF76-2836PCFA(41) 压接端子产品概述
一、品牌与核心定位
MDF76-2836PCFA(41)是日本广濑电机（HRS）推出的细径导线压接插针端子，聚焦小信号传输场景的高可靠连接需求。HRS作为全球连接器领域头部厂商，以“小尺寸、长寿命、抗严苛环境”为技术标签，该端子延续品牌优势，针对28-36AWG超细线的压接痛点优化设计，广泛适配消费电子、汽车电子等高端领域。
二、关键规格参数
该端子核心参数直接匹配小信号连接的核心要求：
- 触头镀层：纯金镀层（厚度0.5-1μm，HRS标准），兼具低接触电阻、抗腐蚀特性；
- 线规适配：兼容28AWG（直径0.32mm）至36AWG（直径0.127mm）超细线，覆盖常用细导线范围；
- 压接类型：冷压接设计，无需焊接，避免热损伤导线；
- 机械性能：压接后导线拉脱力≥10N（32AWG导线测试），确保连接牢固；
- 电气性能：接触电阻≤10mΩ（1A直流），绝缘电阻≥1000MΩ（500V直流），满足小信号低损耗传输。
三、设计优势与技术特点
- 镀层工艺优化：采用“底镍+表面金”双层结构，底镍增强附着力，表面金降低接触电阻；抗盐雾测试达1000小时（JIS C5402标准），适合沿海/潮湿环境；
- 宽线规兼容：28-36AWG覆盖从常规细导线到超细线的全范围，减少终端BOM选型数量；
- 压接结构创新：压接区采用“双齿咬合+倒刺固定”设计，既紧密包裹导体防拉脱，又避免细导线断裂；
- 紧凑尺寸：端子本体适配HRS小型连接器（如DF/MDF系列），支持高密度PCB布局，满足设备小型化需求。
四、典型应用场景
因“细径、高可靠、小尺寸”特点，主要应用于：
- 消费电子：智能手机传感器（指纹/距离）排线、智能穿戴电池与主板连接；
- 汽车电子：ADAS摄像头/毫米波雷达小信号传输、车载信息娱乐系统内部排线；
- 工业控制：小型PLC、温度/压力传感器模块内部接线；
- 医疗设备：便携式血糖仪、心电图机内部导线连接（满足低接触电阻+生物相容性）。
五、封装与批次说明
- 封装形式：HRS标准编带封装（后缀“(41)”通常代表每卷10000个，需参考官方 datasheet），适合自动化贴装；
- 批次信息：批次“20+”代表2020年及以后生产，符合RoHS 2.0、REACH环保指令，无铅无镉；
- 存储要求：温度-40℃至+85℃，湿度≤60%，开封后12个月内使用，避免镀层氧化。
六、应用注意事项
- 压接工具匹配：必须使用HRS指定工具（如M-2836压接钳），压接压力1.2-1.5kN，避免压接不良；
- 导线预处理：细导线剥线长度1.5-2.0mm，剥线后立即压接，防止导体氧化；
- 配对连接器：需与HRS对应插孔端子（如MDF系列插孔）配对，确保机械/电气匹配；
- 环境适配：避免强磁场/辐射环境，防止信号干扰。
该端子以“小而精”的设计，解决了超细线压接的可靠性痛点，是高端小信号连接场景的优选方案。
