HRS DF1B-32DES-2.5RC 线对板/线对线胶壳产品概述

一、产品基本定位与型号解析

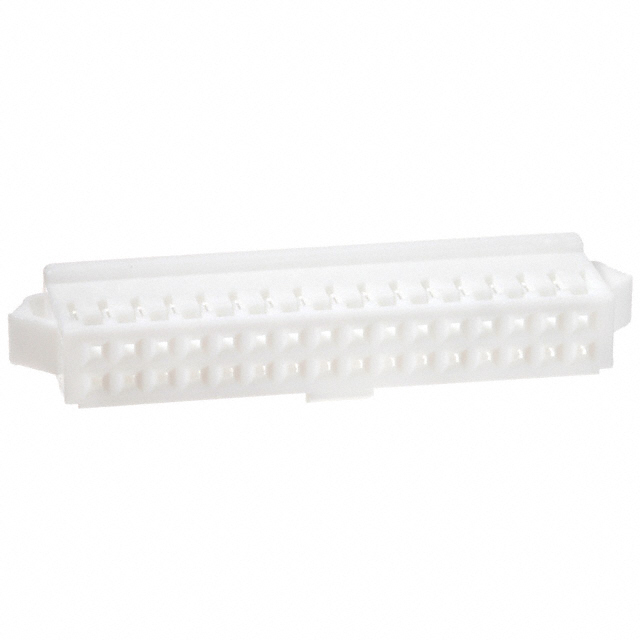

DF1B-32DES-2.5RC是HRS（广濑电机）DF1B系列下的2.5mm间距线对板/线对线通用胶壳，核心身份为：

• 排数/针数：2排×16列，总32芯（32P）；
• 间距规格：行间距、列间距均为2.5mm；
• 结构特点：带定位翅、不带锁扣，主体为白色PBT材质；
• 环保认证：型号后缀“RC”表示符合RoHS 2.0标准，无卤素。

型号拆解清晰指向其应用场景：“D”代表线对板/线对线通用，“E”为2排设计，“S”标识带定位翅，适配工业级多信号传输需求。

二、核心技术参数梳理

1. 电气参数（典型值）

• 额定电压：AC/DC 50V（接触件与外壳间）；
• 额定电流：0.5A/接触点（单通道稳定传输电流）；
• 接触电阻：≤20mΩ（初始状态，确保信号低损耗）；
• 绝缘电阻：≥1000MΩ（DC 500V测试，防止信号串扰）；
• 耐电压：AC 250V（1分钟，无击穿/闪络）。

2. 机械参数

• 尺寸参考：长×宽×高≈80mm×10mm×5mm（适配常规PCB布局）；
• 插拔力：插入力≤29.4N（3kgf），拔出力≥2.94N（0.3kgf）；
• 插拔寿命：≥50次（非频繁插拔场景下稳定可靠）。

3. 环境参数

• 工作温度：-55℃～+85℃（覆盖工业/消费电子典型环境）；
• 存储温度：-65℃～+125℃；
• 耐温性：支持回流焊（峰值260℃，持续10秒，胶壳无变形）。

三、结构设计与工艺特点

1. 带定位翅：提升安装精度

胶壳底部/两侧内置塑料定位翅，安装时嵌入PCB预留孔，可防止焊接时移位，尤其适合自动化批量生产，降低装配错误率。

2. 不带锁扣：简化插拔操作

无额外锁扣机构，减少连接阻力，适合对“锁扣固定”无需求的场景（如内部隐藏连接）；但需注意：非频繁插拔（≤50次）可延长接触件寿命。

3. 材质与配色：兼顾性能与识别

• 胶壳主体：PBT（聚对苯二甲酸丁二醇酯），耐化学腐蚀、耐温性强，符合回流焊工艺；
• 白色配色：便于在PCB上快速识别针脚位置，减少装配失误。

4. 双兼容设计：板/线灵活连接

既支持板端焊接（直接焊于PCB），也可配合端子实现线端压线，满足“板-线”“线-线”两种连接场景，灵活性高。

四、典型应用场景

1. 工业控制领域

• PLC（可编程逻辑控制器）的I/O模块、传感器接口、电机驱动板；
• 32芯设计支持16组数字/模拟信号并行传输，2.5mm间距适配工业设备的紧凑布局。

2. 消费电子设备

• 打印机/复印机内部连接（主板与打印头、电源模块）；
• 智能家居设备（智能网关、安防摄像头）的信号转接。

3. 通信设备

• 小型基站、路由器、交换机的板间连接；
• 32芯可满足以太网、串口等多通道数据传输需求。

4. 医疗电子设备

• 小型医疗仪器（血糖仪、监护仪）的内部模块连接；
• PBT材质符合医用设备的环保与耐温要求。

五、选型与配套建议

1. 配套组件

• 端子：需搭配HRS DF1B系列端子（如DF1B-2428SCF），适配AWG 24-28线径；
• 线端胶壳：可选DF1B-32S-2.5C，实现“线-线”连接。

2. 安装注意事项

• 带定位翅胶壳需在PCB预留对应定位孔，避免偏移；
• 回流焊温度控制在260℃以内，防止胶壳变形；
• 插拔时避免过度用力，防止接触件弯曲。

3. 替代选型参考

• 若需带锁扣：选DF1B-32DS-2.5RC；
• 若需2.0mm间距：参考DF13系列。

该产品凭借2.5mm间距的通用性、32芯的多信号传输能力，以及带翅/无锁扣的结构优势，成为工业控制、消费电子等领域的高性价比选择。
