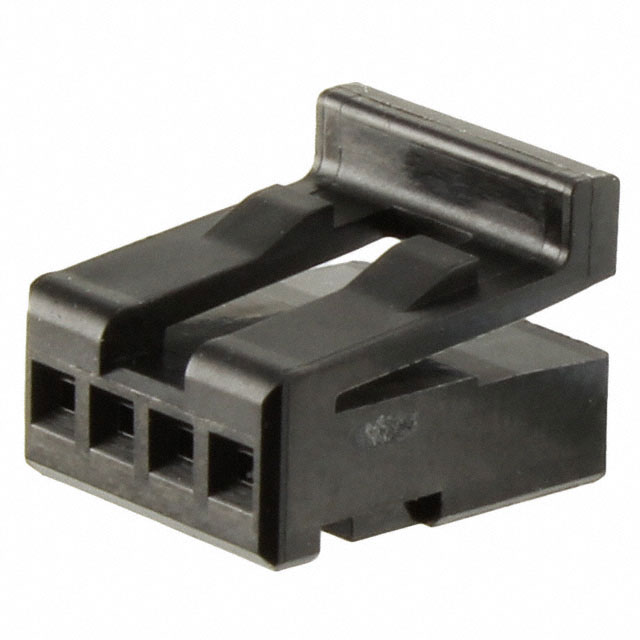

HRS GT8E-4S-HU 连接器产品概述
一、产品基本属性与核心规格
- 品牌与系列：由日本广濑电机（HRS）研发生产，属于GT8E系列小型连接器，定位中高端设备内部高密度连接；
- 结构参数：单排（1排）4PIN设计，插孔结构为1×4P，引脚间距2.0mm，适配紧凑PCB布局；
- 环境与电气基础参数：工作温度范围-40℃至+105℃，符合RoHS 2.0环保标准（无铅、无镉等有害物质），支持低功耗信号与小功率电流传输；
- 产品类型：线端连接器（housing），需配合同系列板端连接器及压接端子使用（如板端GT8E-4P-HU、端子GT8E-04P-20）。
二、核心设计优势
1. 紧凑空间适配性
2.0mm间距相比传统2.54mm间距，可节省约20%的PCB占用面积，特别适合小型化设备内部模块连接（如智能穿戴、车载控制器），同时单排4PIN结构避免多排布局的空间浪费。
2. 宽温环境可靠性
-40℃~+105℃的工作温度覆盖了工业现场（低温冷库、高温车间） 及车载环境（发动机舱周边、仪表盘） 的常见温度波动，无需额外温控措施即可稳定运行；
housing采用耐高温工程塑料（LCP/改性PBT），抗热变形能力强，长期高温下无开裂、老化风险。
3. 稳定电气连接性能
HRS优化的端子双触点设计（典型接触电阻≤20mΩ），可减少信号衰减与功率损耗，适配低电压（3.3V/5V）信号传输及小电流（≤3A）供电，适合传感器、PLC等设备的I/O接口。
4. 机械耐用性
- 抗振动/冲击：端子与housing的卡扣结构紧密，可承受10G以上振动（符合IEC 60068-2-6标准），适应设备运输及长期运行中的机械应力；
- 插拔寿命：典型插拔次数≥500次，满足设备维护时的多次拆装需求。
5. 便捷组装效率
支持压接式连接，无需焊接，配合HRS专用压接工具（如GT8E-CRIMP）可快速完成线束端制作，单根线压接时间≤10秒，提升生产线组装效率。
三、典型应用场景
- 工业自动化：PLC（可编程逻辑控制器）I/O接口、温度/压力传感器连接、伺服电机驱动器信号传输；
- 汽车电子：车载信息娱乐系统（车机、导航）内部模块连接、ADAS传感器（毫米波雷达、摄像头）线束、车身控制模块（BCM）接口；
- 消费电子：智能音箱、摄像头内部板间连接，便携式医疗设备（血糖仪、血压计）内部信号传输；
- 通信设备：小型基站、路由器内部高密度板间连接，满足5G微基站的紧凑布局需求。
四、选型与使用注意事项
- 配对组件匹配：
- 板端连接器需选同系列（如GT8E-4P-HU），确保PIN位对齐；
- 压接端子需匹配线径（支持AWG 2228线，常用线径0.30.5mm²）；
- 压接工艺要求：
使用专用工具确保端子压接后“线芯区紧密包裹线芯，绝缘区覆盖绝缘层”，避免压接过松（接触不良）或过紧（损伤线芯）； - 安装维护：
安装时需确认housing上的“定位键”与板端对齐，避免反向插入；长期使用中可定期检查端子是否有氧化（宽温环境下氧化风险低，但需防潮）； - 存储条件：
存储于温度-20℃~+60℃、湿度≤60%的环境，避免阳光直射及化学腐蚀（如油污、溶剂接触）。
五、产品价值总结
HRS GT8E-4S-HU通过“紧凑设计+宽温可靠性+稳定电气性能”，解决了中高端设备中“小空间高密度连接”与“恶劣环境可靠传输”的双重痛点，配合HRS成熟的制造工艺（高精度注塑、端子表面镀金处理），可有效提升设备的长期稳定性与组装效率，是工业、汽车及消费电子领域小型化设备内部连接的优选方案。
