TE Connectivity 174257-2 连接器产品概述
一、产品核心定位与互换性

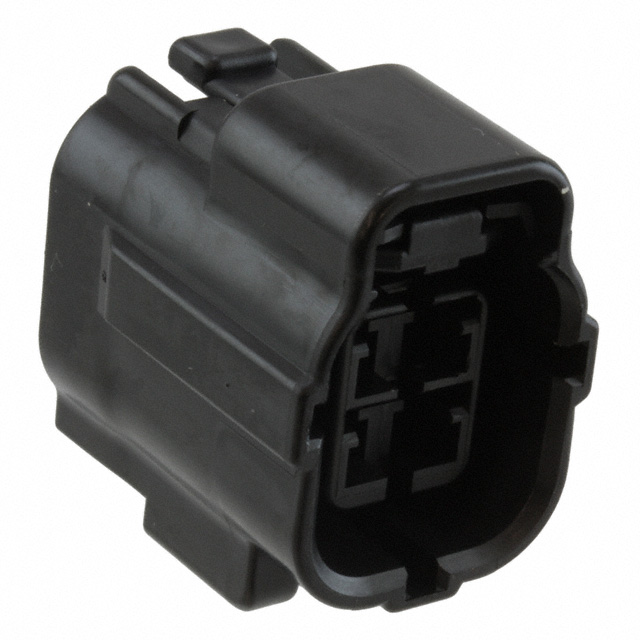

TE Connectivity（泰科）174257-2属于ECONOSEAL-J MK-2系列4P插头组件，是工业/汽车领域常用的多电路连接器。其核心互换型号为368123-5，可直接替代对应规格的同类连接器，适配现有系统的电路连接需求。该产品采用2×2P（2排×每排2Pin）插孔结构，明确针对4路独立电路的传输设计，是小型化设备线束连接的优选方案之一。
二、关键电气与机械参数
1. 机械结构参数
- 布局与间距：2排×每排2Pin（2×2P），中心距（引脚间距）4.8mm，符合小型化设备的安装空间要求；
- 辅助结构：带锁扣设计（无固定翅片），锁扣可有效防止振动环境下的连接松脱；
- 环境适应性：工作温度范围-30℃至+105℃，覆盖汽车、工业设备的典型环境温度区间；
- 外观：黑色主体，便于安装时的识别与定位。
2. 材料与安全参数
- 主体材质：PBT（聚对苯二甲酸丁二醇酯），具备良好的耐温性、耐化学腐蚀性及机械强度；
- 阻燃等级：UL94V-2，符合北美安全认证标准，降低火灾风险；
- 电气性能：适配ECONOSEAL-J MK-2系列标准规格，支持稳定的电流/电压传输（典型应用可满足10A以下电路需求，具体需结合匹配端子参数）。
三、结构设计与材料特性
1. 带锁扣的可靠性设计
产品内置的锁扣采用工程塑料一体成型，扣合时可发出明确“咔嗒”声，确保连接到位；在汽车行驶振动、工业设备冲击等场景下，能有效避免端子松脱或接触不良，提升系统稳定性。
2. PBT材质的核心优势
PBT主体具备以下特性：
- 耐温性：长期工作温度-30~+105℃，短期可承受焊接瞬时高温（如260℃左右）；
- 耐化学性：可抵抗汽车机油、工业清洁剂等常见介质腐蚀；
- 阻燃性：UL94V-2等级满足安全规范，燃烧时有毒气体释放量低。
3. 高精度插孔结构
2×2P插孔采用高精度模具加工，端子插入配合间隙控制在0.05mm以内，接触电阻典型值<10mΩ，减少信号衰减或功率损耗。
四、典型应用场景
TE 174257-2的参数特性使其适配以下场景：
- 汽车电子：汽车仪表盘、中控系统、车灯线束、温度/压力传感器的连接，满足汽车级振动、温度要求；
- 工业控制：小型PLC、伺服驱动器、传感器模块的辅助电路连接，适合工业现场高低温、轻度腐蚀环境；
- 通信终端：路由器、交换机等设备的内部辅助线束连接，符合小型化、高可靠性设计需求。
五、选型与使用注意事项
- 兼容性要求：需与ECONOSEAL-J MK-2系列匹配插座（如对应型号插座组件）配合使用，确保锁扣、端子尺寸完全兼容；
- 安装操作：端子插入需垂直于插孔，直至锁扣完全扣合；拆卸时按压锁扣释放端，避免强行拉扯损坏连接器；
- 环境限制：避免在强酸、强碱等强腐蚀环境中使用，长期工作温度需控制在-30~+105℃范围内；
- 存储要求：未使用产品存放在常温（15~25℃）、干燥（相对湿度<60%）环境，避免阳光直射或接触有机溶剂。
该产品凭借可靠的结构设计、宽温适应性及阻燃性能，成为汽车、工业等领域小型化多电路连接的实用选择。
