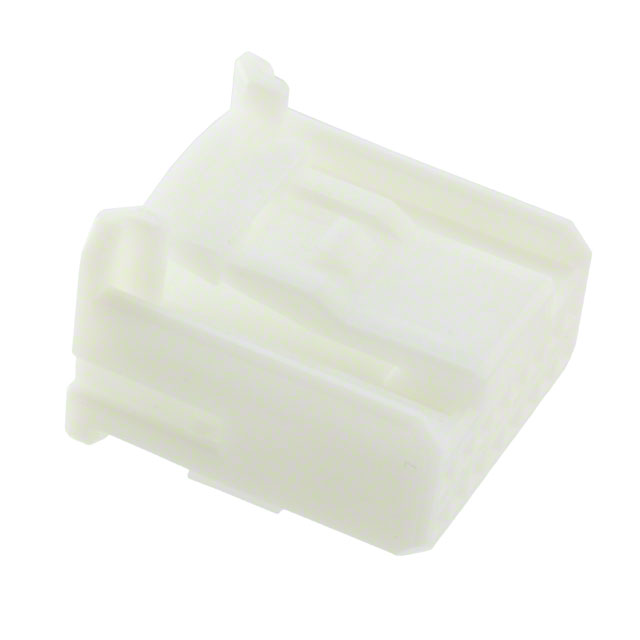

TE Connectivity 1318386-1 压线端子胶壳产品概述
1318386-1是美国泰科电子（TE Connectivity）推出的一款2.2mm小间距压线端子胶壳，采用双列8Pin插孔结构，具备带锁扣、无翅设计等核心特点，广泛适用于工业控制、消费电子等对空间紧凑性要求较高的连接场景。以下从产品规格、设计特性、应用场景等维度详细概述。
一、产品基本规格与核心参数
该胶壳的核心参数明确，适配高密度连接需求：
- 插孔结构：2排×8Pin（双列8位），共16个插孔；
- 中心间距：2.2mm（比常规2.54mm间距节省约13%安装空间）；
- 外观特性：白色外壳，带锁扣设计，无定位翅；
- 材料参数：塑料材质为PBT（聚对苯二甲酸丁二醇酯），阻燃等级UL94HB；
- 工作环境：工作温度范围**-30℃~+105℃**，满足宽温环境（如低温户外、高温设备内部）需求；
- 品牌归属：TE Connectivity（全球连接器行业头部厂商，产品可靠性经行业验证）。
二、设计特点与材料特性
1318386-1的设计针对紧凑空间与稳定连接做了优化：
1. 带锁扣设计
锁扣结构可在胶壳与端子/对接件卡合时提供正向锁定，有效防止振动、冲击环境下的意外脱落（参考TE同类产品测试，拉脱力≥10N），提升连接可靠性。
2. 无翅设计
未设置定位翅，无需在PCB上额外开设定位孔，减少对板级布局的限制，同时降低组装难度，适合空间紧凑的板端或线端连接。
3. PBT材料优势
PBT塑料具备以下特性：
- 良好的电气绝缘性（绝缘电阻≥100MΩ/100V DC）；
- 耐化学腐蚀（可耐受常见工业溶剂）；
- 耐温性匹配工作范围（-30℃~+105℃）；
- UL94HB阻燃等级，满足基本防火安全要求。
4. 白色外壳识别
白色外壳便于生产过程中与其他颜色胶壳区分，降低组装错误率。
三、适用应用场景
该胶壳因小间距、宽温、带锁扣等特性，主要应用于以下领域：
- 工业控制设备：PLC模块、传感器接口、小型伺服驱动器等（需紧凑连接且耐受振动）；
- 消费电子终端：智能家居设备（智能网关、传感器节点）、小型家电控制器等（空间紧凑）；
- 通信设备：小型基站、光纤收发器内部连接（高密度布局需求）；
- 车载辅助系统：车载信息娱乐子模块（-30℃~+105℃可覆盖部分车载场景，需确认具体规范）。
四、安装与兼容性说明
1. 安装流程
- 配合TE指定压线端子（如TE同系列2.2mm间距端子）使用；
- 通过压线工具完成端子与导线的压接；
- 将胶壳与端子组件卡合，听到“咔嗒”声即表示锁扣锁定。
2. 兼容性要求
需与TE原厂端子配合，不建议混用非TE端子（可能导致连接不良、锁扣失效）；若为板端应用，需匹配对应PCB焊盘布局（间距2.2mm、双列8Pin）。
五、性能优势总结
1318386-1的核心优势聚焦于空间效率与连接可靠性：
- 小间距设计：节省安装空间，适配高密度PCB布局；
- 宽温适应性：覆盖-30℃~+105℃，满足极端环境需求；
- 锁扣防脱：提升振动/冲击场景下的连接稳定性；
- 成本可控：无翅设计降低材料与组装成本，适合批量应用。
综上，1318386-1作为TE紧凑型压线端子胶壳，为工业控制、消费电子等领域提供了空间紧凑、稳定可靠的连接解决方案，是高密度设备设计的优选组件之一。
