JAE IL-AG9-2S-S3C1 连接器产品概述

一、产品基本信息

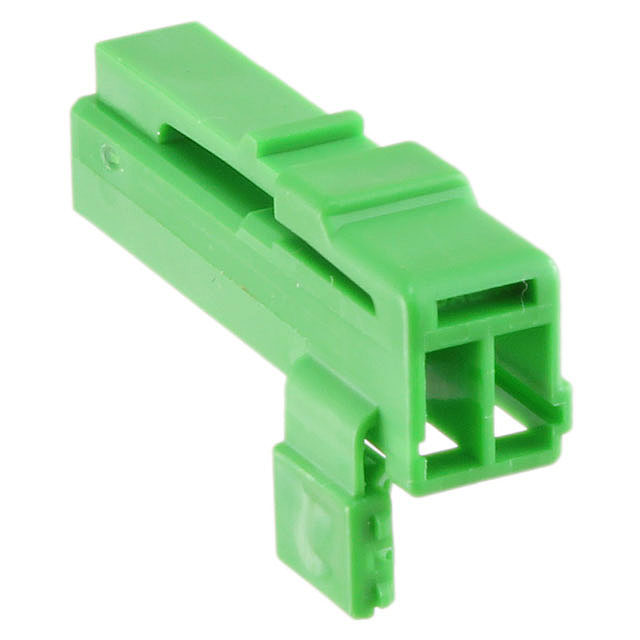

IL-AG9-2S-S3C1是日本航空电子（JAE Electronics） 推出的IL-AG9系列小型压接式插座连接器，专为紧凑空间内的信号与小功率电源传输设计。该产品属于有源器件（可正常生产与采购），采用散装包装，核心定位为工业级/消费电子级线缆连接解决方案，适配22-18AWG规格线缆，支持可靠的压接端接与销锁紧固。

二、核心参数解析

1. 电气与机械基础参数

• 针位数与间距：2位单排设计，中心间距为2.5mm（0.098英寸），既保证连接密度，又避免相邻触头短路风险，适合小型化设备布局；
• AWG范围：支持22-18AWG线缆，覆盖从低压信号传输（22AWG约支持3A电流）到中等功率传输（18AWG约支持10A电流）的场景；
• 触头类型：母形插口设计，需配合JAE IL-AG9系列公形触头使用（产品不含触头，需用户单独选配）。

2. 安装与端接方式

• 安装类型：自由悬挂式，无需固定在PCB板上，可直接连接于线缆两端，适配柔性线缆布局需求；
• 端接方式：压接式，通过专用工具将线缆与触头压接固定，相比焊接更稳定，抗振动性能优异，适合批量生产；
• 紧固类型：销锁设计，插拔时可锁定连接状态，防止意外脱落，提升现场使用可靠性。

3. 物理与外观特性

• 外壳颜色：绿色，采用JAE定制的耐温、耐轻度腐蚀的工程塑料外壳，可适应常规工业环境；
• 包装形式：散装，方便用户根据实际用量采购，降低库存压力。

三、设计特点与优势

1. 紧凑空间适配性

2.5mm间距+2位单排结构，体积小巧，可轻松集成于PLC、传感器、小型家电等设备的内部狭小空间，满足现代设备小型化趋势。

2. 可靠连接性能

• 压接端接：通过机械压缩实现线缆与触头的紧密结合，无焊接缺陷，抗振动、抗冲击能力强，适合工业现场等振动环境；
• 销锁紧固：插拔后自动锁定，避免因线缆拉扯导致连接断开，提升系统稳定性。

3. 便捷安装与维护

• 自由悬挂式：无需PCB固定，可直接连接线缆，安装灵活；
• 触头可分离：不含预安装触头，用户可根据线缆AWG规格选配对应触头，适配性更强。

4. 稳定电气性能

• 触头接触电阻低：JAE采用高导电率金属材料制作触头，确保信号传输无衰减；
• 绝缘性能优异：绿色外壳绝缘性能良好，避免相邻触头短路，提升电气安全。

四、典型应用场景

1. 工业控制领域

适配PLC、传感器、执行器等设备的信号/电源连接，例如：

• 工业机器人的末端传感器线缆连接；
• 小型PLC的输入输出模块线缆连接。

2. 消费电子领域

适合小型家电、音频设备的内部线缆连接，例如：

• 智能家居设备（如智能灯、传感器）的内部线缆；
• 便携式音频设备的电池与主板连接。

3. 通信设备领域

用于小型基站、路由器等设备的内部辅助线缆连接，例如：

• 小型路由器的电源与主板连接；
• 基站辅助模块的信号线缆连接。

4. 汽车电子领域（子系统）

可用于车载小型子系统的连接，例如：

• 车载显示屏的辅助电源连接；
• 车载传感器的信号线缆连接（需确认环境适配性）。

五、使用注意事项

1. 触头选配要求

需选择JAE IL-AG9系列适配的公形触头，避免使用非原厂触头导致连接不良或寿命缩短。

2. 压接工具规范

必须使用JAE指定的压接工具（如JAE专用压接钳），确保压接参数符合要求，否则可能导致线缆脱落或接触电阻过大。

3. 环境适配性

避免在超过105℃高温、高湿度（>90%RH）或腐蚀性气体（如硫化物）环境下长期使用，如需特殊环境需咨询JAE技术支持。

4. 插拔寿命限制

该产品插拔寿命约为500-1000次（具体以JAE官方数据为准），避免过度插拔导致触头磨损。

5. 线缆规格匹配

严格按照22-18AWG范围选择线缆，过粗（>18AWG）会导致压接困难，过细（<22AWG）会导致连接松动。

综上，IL-AG9-2S-S3C1凭借紧凑设计、可靠性能与灵活安装，成为工业控制、消费电子等领域小型线缆连接的优选方案。
