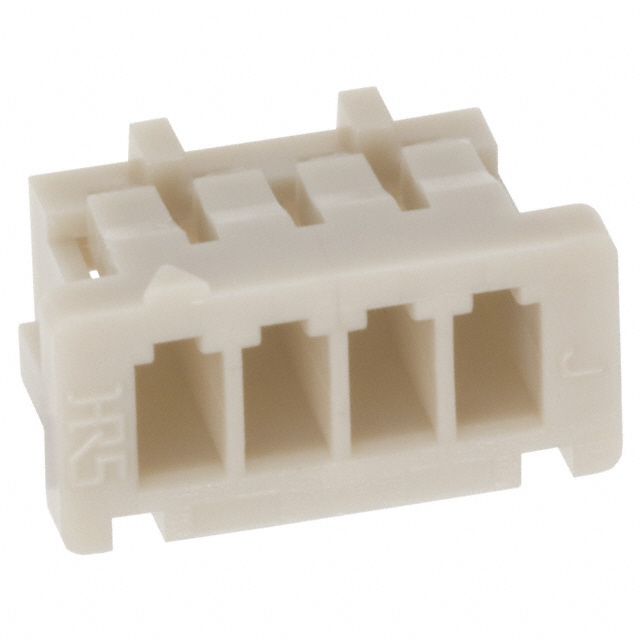

HRS DF13-4S-1.25C 胶壳产品概述
一、产品核心定位
HRS DF13-4S-1.25C是广濑电机（Hirose Electric）DF13系列中的线对板/线对线连接器胶壳，针对4Pin单排、1.25mm小间距的高密度连接需求设计，属于无锁扣、无翅片的简化型胶壳，兼顾小型化、低成本与装配效率，广泛应用于消费电子、小型工业设备等场景。
二、关键规格参数详解
该胶壳的核心参数围绕小间距、单排4Pin设计展开，具体如下：
参数类别 具体参数 机械结构 1排×4Pin（单排4位），间距1.25mm；无锁扣、无定位翅片 电气性能 额定电流2A（AC/DC）、额定电压50V（AC/DC）；接触电阻≤20mΩ；绝缘电阻≥1000MΩ 机械性能 插合次数≥20次；插入力≤18N/4Pin，拔出力≥1.5N/4Pin 环境适应性 工作温度-40℃+85℃；存储温度-40℃+105℃ 外观与材质 米色（聚酰胺PA66）；胶壳尺寸约8.5mm（长）×3.2mm（宽）×2.5mm（高）
三、结构设计特点
1. 小间距高密度布局
1.25mm的引脚间距比常规2.0mm间距缩小37.5%，单排4Pin设计可有效压缩连接器占用空间，适配便携设备内部的紧凑布局（如智能手机电池排线、智能穿戴传感器连接）。
2. 无锁扣简化操作
取消锁扣结构后，插合过程无需额外解锁步骤，提升装配效率；适合对防脱要求不高但需频繁插拔的场景（如小型家电的内部模块连接）。
3. 无翅片降低安装复杂度
胶壳底部无定位翅片，减少PCB上的定位孔数量与占用空间，适合多层板、密集布线的PCB设计，同时降低焊接前的胶壳固定难度。
4. 精准PIN位定位
内部PIN位槽采用高精度模具加工，确保端子插入时的位置精准，避免插错或接触不良，提升批量生产的良率。
四、性能优势分析
1. 电气稳定性可靠
HRS成熟的接触件工艺（如端子镀金处理）确保接触电阻低且稳定，长期使用不易因氧化或磨损导致信号衰减，适合传输低功率信号与小电流（如传感器数据、电池供电）。
2. 宽温环境适应性
-40℃~+85℃的工作温度范围覆盖了消费电子（室内外）、小型工业设备的典型环境，无需额外防护即可满足大部分场景需求。
3. 成本与效率平衡
无锁扣、无翅片的简化设计降低了胶壳的制造成本，同时简化了装配流程（无需锁扣操作、无翅片定位），适合大规模批量生产。
4. 兼容性强
需与DF13系列端子（如DF13-2824SCF）、针座（如DF13-4P-1.25D）配合使用，三者的机械与电气参数完全匹配，确保连接可靠性。
五、典型应用场景
- 消费电子：智能手机/平板的电池排线、屏幕FPC连接；智能手表/手环的传感器模块（心率、加速度计）与主板连接；无线耳机充电盒的内部组件连接。
- 小型家电：智能音箱的电源与主板连接；小型加湿器的传感器与控制板连接。
- 工业控制：微型PLC的输入输出模块连接；小型传感器（如温度、压力传感器）的线对板连接。
- 汽车电子：车载小型设备（如行车记录仪、车载净化器）的内部模块连接（需确认工作温度是否符合汽车级需求，部分DF13系列支持扩展）。
六、选型与使用注意事项
- 匹配要求：必须使用同系列的DF13端子与针座，避免跨系列兼容导致的接触不良或插合困难。
- 安装注意：无翅片设计需通过PCB上的定位柱或胶水固定胶壳，焊接时避免高温损坏胶壳（PA66耐温上限约120℃）。
- 环境限制：避免长期暴露在高湿度（>95%RH）、腐蚀性气体（如硫化氢）环境中，如需耐环境需选择带防护盖的DF13系列衍生型号。
- 采购渠道：需通过HRS正规授权代理商采购，避免假货导致的性能下降或安全隐患。
该产品凭借小间距、高可靠性与成本优势，成为消费电子与小型设备内部连接的常用选择，适配多种高密度布局场景。
