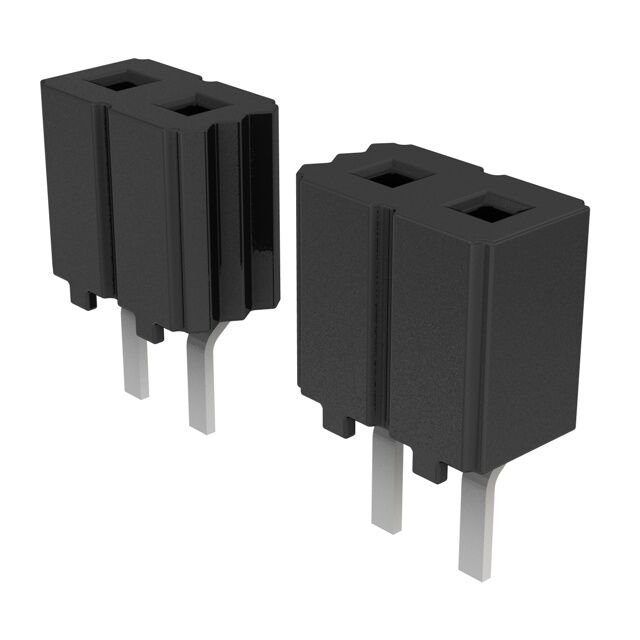

SAMTEC CES-120-01-T-S 矩形连接器产品概述

SAMTEC作为全球知名的高可靠性连接器制造商，其CES-120-01-T-S型号是一款专为工业级直插应用设计的单排矩形连接器，核心定位为中小功率信号/电源传输场景，凭借标准间距、稳定孔型及宽温适应性，成为多领域设备的优选连接方案。以下从核心参数、设计优势等维度展开详细概述。

一、核心规格参数

该型号连接器的关键参数完全匹配工业级应用的基础需求，具体如下：

• 物理结构：单排设计，总孔位数20位（20POS），引脚间距2.54mm（对应行业标准0.1"），采用方孔插孔（顶部方向），塑高5.08mm；
• 电气性能：额定电流5.5A，额定电压400V，触头镀层为锡（TIN）；
• 安装方式：直插式（Through-Hole），适配PCB板焊接；
• 环境适应性：工作温度范围-55℃至+105℃，覆盖工业级宽温场景。

二、设计特点与应用优势

CES-120-01-T-S的设计针对性解决了工业场景的常见痛点，核心优势体现在以下几点：

1. 标准间距与稳定孔型

2.54mm间距是电子行业通用标准，可兼容多数同规格的PCB板布局及插针端子；方孔设计相比圆孔接触面积更大，能有效降低接触电阻，减少发热，同时提升插针的保持力，避免振动环境下的松动问题。

2. 锡镀层的性能平衡

触头采用锡镀层，兼具良好导电性（满足5.5A电流传输）、优异焊接性（适配常规回流焊/波峰焊工艺），且成本低于金镀层，适合批量应用场景，同时锡镀层的抗氧化性可保障长期使用中的接触可靠性。

3. 宽温环境适应性

-55℃至+105℃的工作温度范围，覆盖了工业现场的典型极端环境（如户外设备低温、车间高温），避免了低温下塑料脆化、高温下触头变形的风险，提升了设备长期运行的稳定性。

4. 紧凑式安装布局

单排20位设计+5.08mm塑高，可在PCB板上节省横向空间，适配小型化设备（如PLC模块、小型电源）的紧凑布局需求，同时直插式安装无需额外工具，降低了生产装配成本。

三、典型应用场景

该型号连接器的参数与设计特点，使其广泛适配以下场景：

• 工业控制设备：PLC（可编程逻辑控制器）的I/O接口、传感器信号端，20位可满足多通道信号/电源的集中传输；
• 中小功率电源模块：开关电源、DC-DC转换器的输出接口，5.5A额定电流适配多数低中功率负载（如电机驱动、LED照明）；
• 通信辅助设备：小型路由器、交换机的电源接口或状态信号端，宽温特性适配机房等温差较大的环境；
• 工业级家电：智能控制柜、工业冰箱的内部连接，稳定的方孔设计可应对日常振动环境。

四、安装与兼容性说明

1. 安装注意事项

• 直插PCB板时，需确保孔位对齐，焊接温度控制在260℃以内（锡镀层适配常规焊接参数）；
• 焊接后需检查方孔是否完全焊接，避免虚焊导致接触不良。

2. 兼容性说明

• 2.54mm间距符合IPC-6012等行业标准，可与多数同间距的直插端子/连接器兼容；
• 方孔尺寸适配标准0.1"插针，无需额外定制插针即可使用。

五、可靠性与质量保障

作为SAMTEC的标准工业级产品，CES-120-01-T-S通过了多项可靠性测试：

• 振动测试（符合MIL-STD-202标准）：可承受10G~2000Hz的振动环境；
• 温度循环测试：-55℃~+105℃循环100次后，电气性能无明显衰减；
• 品牌背书：SAMTEC产品通过ISO 9001、IATF 16949等认证，工艺成熟稳定。

总结

SAMTEC CES-120-01-T-S连接器以标准兼容性、宽温可靠性、成本优势为核心，精准匹配工业控制、电源模块等领域的中小功率连接需求，是替代同类进口产品的高性价比选择，同时其稳定的方孔设计与直插安装方式，进一步提升了设备的生产效率与长期运行可靠性。
