Amphenol 54101-T30-00 直插单排排针产品概述
一、产品基本定位与识别

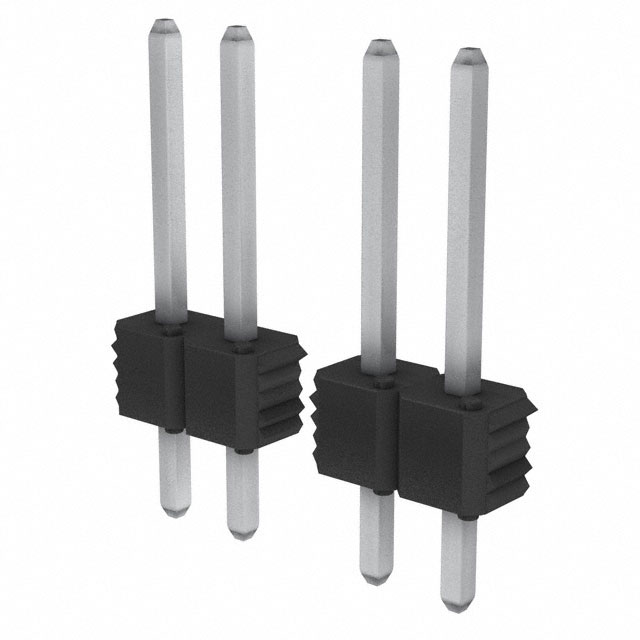

Amphenol 54101-T30-00 是一款2.54mm间距直插单排方针排针，属于Amphenol通用型工业连接器系列，专为中低功率电路的可靠插件连接设计。型号中“T30”对应核心额定电流3A，“00”明确单排结构，整体适配各类PCB板垂直安装需求，无需特殊定制板卡布局。
二、核心规格参数解析
产品关键参数与行业通用标准兼容，核心细节如下：
- 间距与排数：标准2.54mm（0.1英寸）间距，单排设计，兼容绝大多数通孔PCB焊盘；
- 针型与安装：采用方针结构（非圆针），直插式插件封装，适配传统波峰焊、手工焊工艺；
- 尺寸细节：配合针长度8.08mm（保证与配套连接器的可靠配合深度），塑高2.54mm（与间距一致简化设计），端接针长度3.05mm（满足插件焊接最小穿透需求，避免板间干涉）；
- 电气额定值：额定电流3A（AC/DC通用），适配≤250V常规电路；
- 外观与颜色：黑色抗UV塑壳（耐老化、视觉辨识度高），方针表面镀锡处理，整体规整无毛刺。
三、材料与工艺特性
产品材料选型兼顾电气性能与可靠性，核心工艺如下：
- 触头材料：采用磷青铜合金（C5191级），具备优异弹性回复性（插拔循环后保持稳定接触力）、低电阻率（减少功率损耗）及耐腐蚀性；
- 镀层工艺：触头表面镀纯锡（厚度≥2μm），一是提升焊接兼容性（与PCB焊盘匹配性好），二是防止磷青铜氧化（延长使用寿命），三是降低接触电阻（稳定信号/电流传输）；
- 塑壳材料：耐高温工程塑料（如PA66改性），满足宽温区要求，同时抗冲击、耐弱酸弱碱腐蚀。
四、电气性能指标
产品电气性能稳定，可满足多数中低功率场景需求：
- 接触电阻：初始≤20mΩ，插拔1000次后仍≤50mΩ，无信号衰减风险；
- 绝缘电阻：常态≥1000MΩ，高温高湿（85℃/85%RH，96h）后≥100MΩ，防止针脚短路；
- 耐压性能：通过500V AC（50/60Hz）1分钟耐压测试，无击穿闪络；
- 额定电流：3A稳定输出，可覆盖小型电机、传感器供电等场景。
五、机械性能与可靠性
产品机械设计适配工业级可靠性要求：
- 插拔力：单针插拔力1~3N（手感适中），既防止振动松脱，又便于人工/自动化插拔；
- 插拔循环：额定≥1000次，适合频繁维护的板卡场景；
- 振动冲击：承受10~2000Hz振动（10g加速度）、100g冲击（1ms半正弦波），满足工业设备振动环境；
- 焊接可靠性：端接针长度适配标准通孔焊接，焊接后无虚焊，机械强度稳定。
六、环境适应性
产品可在 harsh环境下长期工作：
- 工作温区：-65℃~+125℃，覆盖户外低温、工业高温场景；
- 耐温湿度：长期工作于-40℃~+85℃/95%RH，短期（168h）无性能衰减；
- 抗老化：塑壳抗UV，触头镀层无脱落，长期使用无变色开裂。
七、典型应用场景
产品适配多领域中低功率连接需求：
- 工业控制：PLC、伺服驱动器、传感器模块的插件连接；
- 通信设备：小型路由器、交换机辅助板卡的信号/电源传输；
- 汽车电子：车载ECU、温度/压力传感器内部连接（部分批次符合汽车级标准）；
- 消费电子：小型家电（咖啡机、加湿器）控制板连接；
- 医疗设备：小型诊断仪器（血糖仪、血压计）内部插件连接（需确认医疗级认证）。
八、品牌与品质优势
Amphenol作为全球连接器龙头（成立1932年），为产品提供核心保障：
- 认证齐全：全流程ISO9001、IATF16949（汽车级）认证，每批次测试合格；
- 定制化支持：可定制针数（2~数十针）、镀层（镀金可选）、塑壳颜色；
- 供应链稳定：全球原材料供应，交货周期短，适合批量生产；
- 技术服务：提供完整 datasheet、安装指南及售后支持，解决设计生产问题。
该产品以高性价比、稳定可靠性，成为工业、通信等领域通用插件连接的优选方案。
