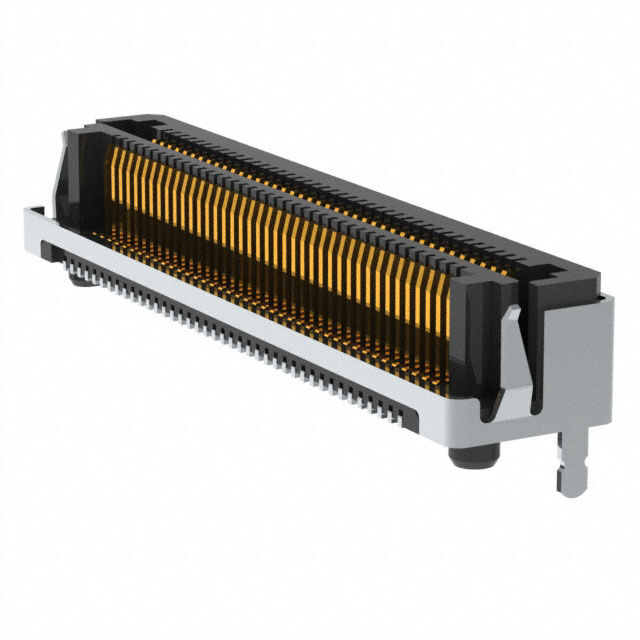

SAMTEC LSHM-140-02.5-L-DV-A-S-K-TR 板对板自配接连接器产品概述
一、产品定位与核心特性
该连接器为SAMTEC LSHM系列高密度板对板自配接产品，核心价值在于无需配对连接器即可实现板间连接，同时兼顾高密度、小型化与高可靠性，适配自动化生产与复杂应用环境。其核心特性可总结为：
- 自配接（SELF-MATE）设计：两个同系列连接器直接对接，减少BOM组件数量与库存压力；
- 0.5mm间距+80PIN双排：平衡布线密度与加工难度，满足中高密度信号传输需求；
- 立贴SMD封装：适配回流焊工艺，支持自动化装配线；
- 金镀层触头：提升接触稳定性与抗腐蚀能力，延长产品寿命。
二、关键参数解析
参数项 具体参数 实际意义 PIN总数 80POS 双排布局（每排40针），覆盖多通道信号/电源传输，适配子板与主板连接 触头间距 0.5mm 高密度连接器主流间距，兼顾PCB布线空间与焊接加工难度 安装方式 立贴（SMD） 表面贴装技术，无需通孔，减少PCB钻孔成本，适配自动化贴装 排数 2排 双排设计提升单位面积针数，优化小型设备内部空间利用 触头镀层 金（Gold） 镀层厚度≥0.3μm，接触电阻稳定（初始<10mΩ），抗磨损、抗硫化、抗腐蚀 包装形式 编带（TR） 500个/卷，适配SMT贴片机批量生产
三、结构设计优势
自配接机械结构
内置导向槽与定位销，对接时自动对齐，无需额外工具；触头采用弹片式设计，接触压力均匀（10-20N），振动环境下避免触头脱离，符合IEC 60068-2-6振动测试标准（10-2000Hz，10g加速度）。
耐高温封装
塑料主体采用LCP（液晶聚合物）材料，可承受无铅回流焊峰值温度260℃（持续10-20秒），避免焊接变形；封装高度控制在1.4mm左右（后缀“140”对应），适配小型化设备垂直空间限制。
抗环境可靠性
金镀层触头可抵抗工业环境中的硫化气体、盐雾（符合IEC 60068-2-11盐雾测试），温度循环范围-40℃~+85℃（500次循环），满足极端环境应用。
四、典型应用场景
该连接器适配对密度、可靠性要求较高的场景，典型应用包括：
- 工业控制：PLC模块、工业物联网网关的子板与主板连接，适应振动、粉尘环境；
- 医疗仪器：便携式监护仪、诊断设备的信号传输，金镀层适配消毒需求；
- 通信设备：小型基站、路由器的子板连接，支持10Gbps以上高频信号传输；
- 消费电子：高端笔记本电脑、无人机的内部板间连接，满足小型化设计。
五、安装与维护建议
焊接工艺
需遵循SAMTEC推荐的无铅回流焊曲线：预热区150-180℃（速率≤2℃/s），峰值260℃（持续10秒），避免温度过高导致塑料变形或触头氧化。
配对操作
两个LSHM连接器垂直对接，导向结构自动对齐，插拔寿命≥500次，满足设备维修/升级时的多次插拔需求。
检测要点
焊接后需检查触头是否偏移、焊锡是否饱满；配对后可通过接触电阻测试（<20mΩ为合格）验证连接可靠性。
六、选型与配套补充
- 型号后缀解析：L（立贴）、DV（触头设计）、A（镀层类型）、S（包装形式）、K（编带规格）、TR（编带包装）；
- 同系列扩展：若需不同针数（60POS/100POS）、间距（0.3mm/0.8mm），可选择LSHM-XXX系列对应型号；
- 供货与库存：该型号为SAMTEC标准品，供货周期4-6周，编带包装适合批量生产，散装需定制。
该连接器通过SAMTEC内部可靠性认证与RoHS/REACH合规，是高密度板间连接的高性价比解决方案，尤其适合需要简化装配流程、降低BOM成本的场景。
