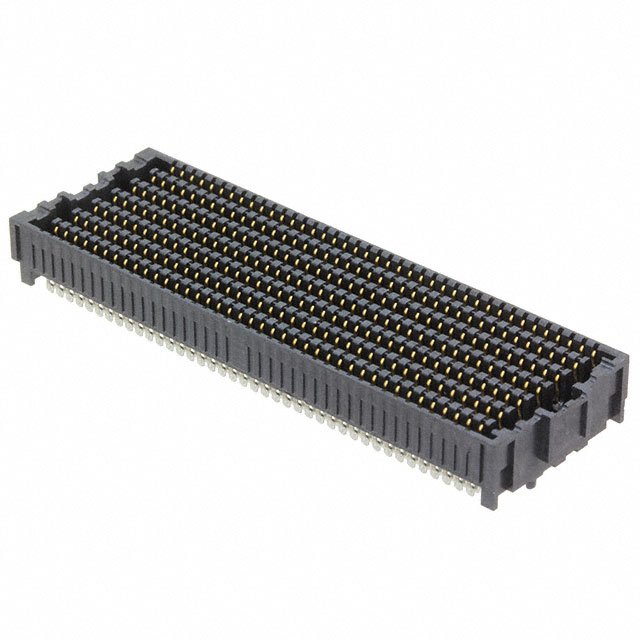

SAMTEC ASP-184329-01 高密度阵列连接器产品概述
一、产品核心定位与应用场景
SAMTEC ASP-184329-01是一款专为高密度信号/电源互联设计的表面贴装（SMD）阵列插座，属于该品牌“HD ARRAY”系列核心产品。其核心定位是在有限PCB空间内实现多通道可靠连接，适配对安装密度、信号完整性要求较高的电子设备。
该产品主要应用于三大领域：
- 工业控制：PLC扩展模块、伺服驱动器的多I/O通道连接；
- 通信设备：基站射频单元、路由器背板的高密度信号互联；
- 医疗仪器：便携式监护仪、小型化诊断设备的内部模块集成。
此外，还可适配航空航天、测试仪器等对体积与可靠性要求严苛的场景。
二、关键技术参数解析
ASP-184329-01的参数围绕“高密度”与“可靠连接”设计，核心参数如下：
参数项 具体规格 说明 触头间距 1.27mm（0.05英寸） 比常规2.54mm间距密一倍，实现高密度布局 安装方式 立贴（垂直SMD） 引脚垂直PCB，节省水平方向占用面积 排数/通道数 14排触头 支持多通道信号/电源同步连接 触头镀层 硬金（Gold） 厚度≥0.5μm，保障低接触电阻与耐腐蚀性 品牌系列 SAMTEC HD ARRAY 依托申泰精密连接器工艺，参数一致性高
三、设计优势与工艺特点
该产品在设计上兼顾“密度”与“可靠性”，核心优势体现在：
1. 高密度布局优化
1.27mm间距+立贴设计，可在相同PCB面积内实现2倍于常规2.54mm连接器的通道数，尤其适合便携式设备（如轻薄笔记本）或空间受限的工业模块。
2. 镀金触头的可靠性
硬金镀层避免了锡铅镀层易氧化、接触电阻随时间增大的问题，同时提升插拔寿命（同类产品支持≥500次插拔），适合需要频繁维护的系统（如测试仪器）。
3. SMD焊盘适配性
表面贴装设计兼容主流回流焊工艺，焊盘结构经过优化，可减少虚焊、桥接等缺陷，提升生产良率（符合IPC-610电子组装标准）。
4. 抗振动/冲击设计
触头采用精密冲压成型，保持力均匀，可抵抗10G以上振动（工业级环境标准），适配充电桩、储能系统等振动场景。
四、安装与可靠性考量
为保障长期稳定运行，需注意以下要点：
1. 安装工艺要求
立贴SMD需采用回流焊，需遵循SAMTEC推荐的温度曲线：
- 峰值温度：240~250℃
- 回流时间：60~90秒
避免温度过高导致焊盘脱落，或温度不足引发虚焊。
2. 环境适应性
工作温度范围覆盖**-55℃至125℃**（宽温设计），可适配工业级（-40℃~85℃）、高温环境（如汽车电子）应用。
3. 插拔维护注意
需使用配套的SAMTEC HD ARRAY系列插头，插拔时保持垂直方向，避免倾斜损坏触头；长期使用中可通过无水乙醇擦拭触头，清除灰尘油污。
五、典型应用案例参考
- 工业PLC扩展模块：某品牌PLC的I/O扩展卡采用该连接器，14排触头实现128通道信号连接，体积缩小30%；
- 基站射频单元：5G小基站的射频模块与基带模块互联，1.27mm间距保障信号完整性，立贴设计适配机箱高度限制；
- 便携式医疗监护仪：监护仪内部的传感器模块与主板连接，镀金触头保障24小时连续工作的可靠性。
总结
SAMTEC ASP-184329-01通过1.27mm高密度间距、立贴SMD设计与镀金触头，平衡了“小型化”与“高可靠”需求，是工业、通信、医疗等领域小型化电子设备的理想连接方案，可有效降低系统体积、提升信号传输稳定性。
