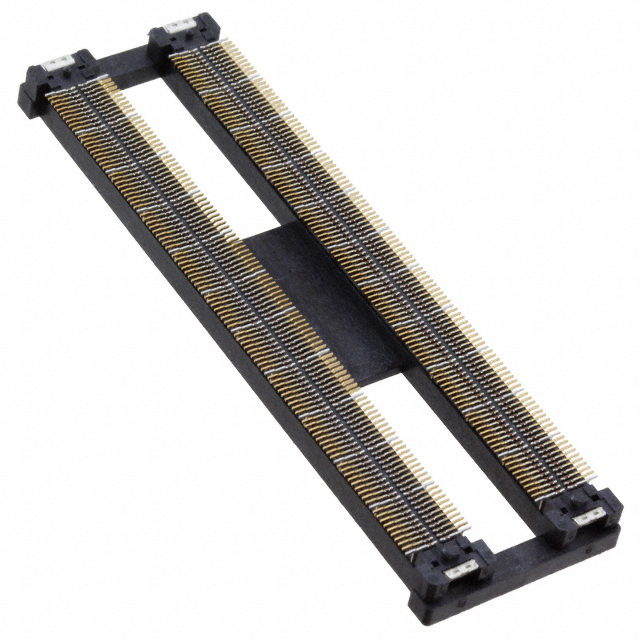

TE Connectivity 3-1827231-6 板对板连接器 产品概述
一、产品简介
TE Connectivity（美国泰科）型号 3-1827231-6 为一款双排板对板连接器，标准间距为 0.5 mm，采用立贴（立式表贴）安装方式，触头采用镀金处理。该连接器设计用于高密度、可靠的板间电气连接，常用于垂直对接的小间距模块或子板连接场景。
二、主要参数
- 间距：0.5 mm（精密细间距）
- 排数：2 排（双排）
- 安装方式：立贴（立式 SMT）
- 触头镀层：金（提高接触可靠性与耐腐蚀性）
- 描述：板对板连接器（3-1827231-6）
三、结构与材质
该连接器采用高精度注塑外壳与弹性镀金触点组合，外壳材料通常为耐高温工程塑料以适应回流焊工艺；触点基材为铜合金，表面镀金以降低接触电阻并提升可耐受接插次数。立贴结构便于实现垂直方向的板间对接，通常配合定位销或挡位实现防错位设计。
四、性能与特点
- 高密度：0.5 mm 间距支持更紧凑的 PCB 布局，适合空间受限的设备。
- 优良接触可靠性：触头镀金显著提升抗氧化能力与长周期稳定性。
- SMT 兼容：立贴结构支持常规回流焊温度曲线，便于自动化贴装与焊接。
- 双排设计：提供更高的信号密度与多路连接能力。
- 适配性：通常提供多种高度与极数选择，便于按系统需求定制。
五、典型应用
适用于消费电子、通信设备、工业控制、医疗仪器、存储与接口模块等领域中需要高密度板对板连接的场合，尤其适合主板与功能子板、显示模组、无线模块等垂直对接应用。
六、选型与注意事项
- 请确认所需极数、高度与插拔方向是否与系统机械设计匹配。
- 由于 0.5 mm 为细间距设计，PCB 布局与焊盘设计需严格按照厂商推荐的 land pattern，避免回流焊接过程中出现桥接。
- 关注触点耐插拔次数、额定电流/电压与工作温度范围等电气与机械参数，具体数据请参阅 TE 官方资料。
- 若工作环境存在振动或冲击，请评估锁紧/固定方式与抗振设计。
七、包装与采购建议
该型号由 TE Connectivity 提供，采购时请通过授权分销商或 TE 官方渠道获取，以保证原厂质量与后续技术支持。订购前建议索取并确认最新产品规格书（datasheet）和推荐 PCB 布局文件，以确保设计与生产一致性。
