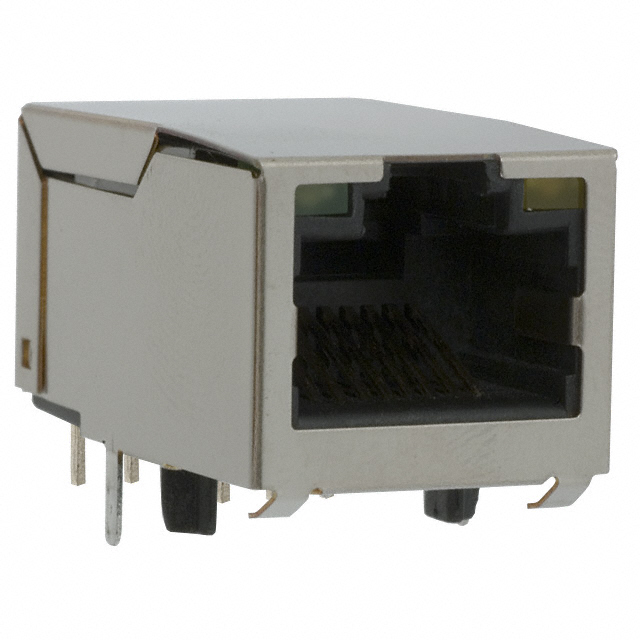

J1011F01PNL RJ45连接器产品概述
一、产品核心身份与品牌背景
J1011F01PNL是PULSE（脉冲电子） 推出的单端口CAT5等级RJ45连接器，属于该品牌通信接口产品线的基础实用型号。PULSE作为全球电子元器件领域的专业厂商，在网络通信、电源管理等领域拥有数十年技术积累，其RJ45系列产品以兼容性强、可靠性高为核心优势，广泛覆盖工业、消费电子及通信设备等应用场景。
二、关键技术参数梳理
该型号核心参数明确，精准匹配10/100Mbps以太网传输需求：
- 端口与传输等级：1×1单端口配置，支持CAT5传输标准，满足100MHz带宽要求，可稳定实现10/100BASE-T以太网数据传输；
- 安装与封装：采用插件（DIP）弯插设计，引脚与插座端面呈直角，适配PCB板高密度布局；
- 屏蔽与指示：内置金属屏蔽层，有效抑制电磁干扰（EMI）与射频干扰（RFI）；集成LED状态指示灯，实现链路通断可视化；
- 电气基础参数：接触电阻≤20mΩ（典型值），绝缘电阻≥1000MΩ（500VDC条件下），耐压性能达AC500V/1min，符合常规工业级通信接口规范。
三、设计特性与应用适配
弯插封装优化空间
直角弯插设计使连接器可贴靠PCB板边缘安装，节省垂直方向空间，特别适合小型化设备（如智能机顶盒、小型交换机）或高密度PCB布局场景，避免占用过多板卡面积。
屏蔽结构抗干扰
金属屏蔽壳覆盖插座主体，配合接地引脚实现全向屏蔽，可降低工业现场、电磁环境复杂区域（如机房）对通信链路的干扰，同时减少内部信号辐射，提升系统电磁兼容性（EMC）。
LED集成简化设计
内置LED无需额外焊接独立指示灯，既减少PCB设计复杂度，又能直观反馈链路状态（常见为绿色/黄色组合，具体颜色需参考官方 datasheet），便于设备调试与日常维护。
1:1线序兼容性
采用标准RJ45引脚排列（T568A/B兼容），1:1无交叉线序，可直接对接常规以太网线缆（如CAT5e/6跳线），无需额外跳线或转换，降低系统集成成本。
四、性能优势与可靠性
传输稳定性
CAT5等级设计确保在100米传输距离内保持信号完整性，支持10/100Mbps全双工/半双工通信，满足中小型网络设备的基础传输需求。
机械耐用性
接触件采用磷青铜材质（部分批次镀金处理提升抗氧化性），插拔次数≥1000次，可承受多次插拔而不影响接触性能，适配设备长期使用场景。
环境适应性
工作温度范围覆盖**-40℃至+85℃**，湿度5%~95%（无凝露），可适应工业现场（如车间、户外机柜）、家庭环境等复杂温度/湿度场景。
可靠性验证
产品通过常规振动（10~2000Hz，加速度1.5g）、冲击（10g/11ms）测试，确保运输及使用过程中结构稳定，无接触不良或引脚脱落问题。
五、封装与安装说明
- 封装类型：插件式（DIP），需在PCB板上预留对应钻孔，焊接后与板卡牢固连接；
- 安装要点：弯插引脚需垂直插入PCB钻孔，焊接温度控制在260℃±10℃，单次焊接时间≤3秒，避免过热损坏连接器；
- 屏蔽接地：屏蔽壳需通过接地引脚与PCB地平面连接，确保屏蔽效果最大化；
- 引脚定义：符合RJ45标准排列（1=TX+，2=TX-，3=RX+，6=RX-），1:1线序无交叉，直接对接常规网线即可。
六、典型应用场景
J1011F01PNL的设计特性使其适配多类设备：
- 工业控制：PLC、HMI、工业传感器节点的以太网通信接口；
- 网络设备：小型交换机、路由器、无线AP的RJ45端口；
- 消费电子：智能机顶盒、网络电视、游戏机的有线以太网连接；
- 安防监控：网络摄像头、NVR（网络硬盘录像机）的有线传输接口；
- 小型医疗设备：需要稳定通信的便携式医疗仪器（需确认是否符合医疗认证要求，具体以产品认证为准）。
该型号以高性价比、稳定可靠的特点，成为中小型电子设备RJ45接口的优选方案之一。
