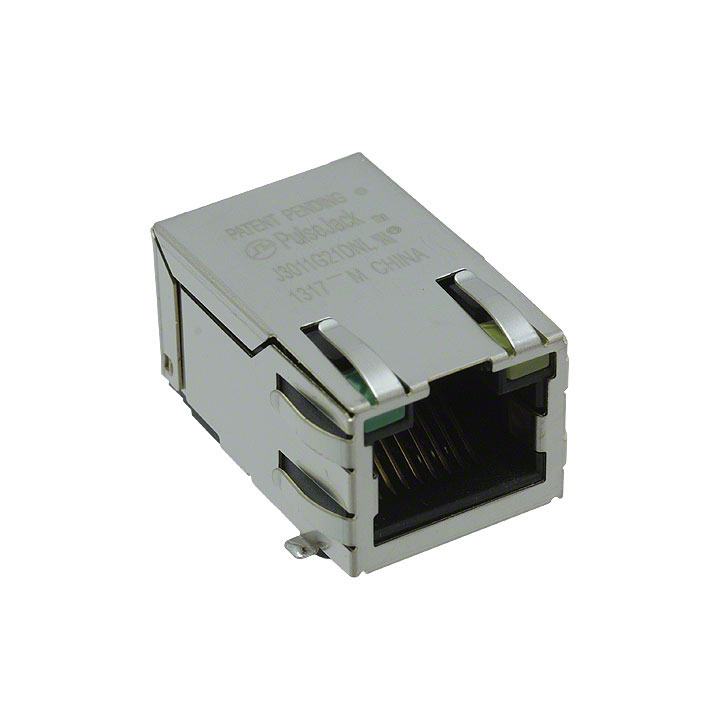

J3011G21DNL 以太网RJ45连接器产品概述
一、产品定位与核心属性
J3011G21DNL是Pulse Electronics Network旗下PULSEJACK™ J3系列的有源以太网连接器，专为10/100 Base-TX以太网传输设计，集成AutoMDIX自动交叉功能，采用表面贴装（SMD）直角安装方式，兼顾紧凑性、抗干扰性与易用性，适用于多种网络设备的有线连接场景。
二、核心参数详解
1. 接口与传输性能
- 接口类型：RJ45标准接口，单端口（1排）设计；
- 传输协议：支持10/100 Base-TX以太网，内置4个磁芯保证信号完整性；
- 智能功能：集成AutoMDIX自动交叉技术，无需区分直连/交叉网线即可实现设备互联，简化布线流程。
2. 安装与结构设计
- 安装方式：表面贴装（SMD），90°直角方向，节省PCB空间；
- 尺寸参数：板上高度13.61mm（0.536英寸），适配多数紧凑设备布局；
- 结构特性：带板导轨（提升焊接稳定性）、上凸片（便于定位安装），屏蔽设计（黄铜屏蔽体）。
3. 材料与电气特性
- 触头：磷青铜基底+15.0µin（0.38µm）镀金表面处理，耐磨损、防氧化，保证长期连接可靠性；
- 外壳：热塑塑胶材质，绝缘性好；
- 工作温度：0°C ~ 70°C，满足常规室内环境需求；
- LED指示：双色（绿-黄）LED，清晰反馈链路状态（如连接/活动/速度）。
4. 包装与状态
- 包装形式：托盘包装，便于自动化贴装；
- 零件状态：有源，可直接用于生产。
三、关键特性优势
- 抗干扰能力强：黄铜屏蔽体有效抑制电磁干扰（EMI）和射频干扰（RFI），降低信号串扰，提升传输稳定性；
- 布线简化：AutoMDIX功能消除网线类型限制，无需手动切换直连/交叉线，适配交换机、路由器、终端等多种设备；
- 紧凑可靠：90°直角SMD设计节省PCB空间，镀金触头耐插拔（支持多次插拔不失效），适合批量生产；
- 状态可视化：绿-黄双色LED直观显示网络连接状态，便于设备调试与故障排查。
四、典型应用场景
- 办公网络设备：交换机、路由器、打印服务器、无线AP的有线扩展端口；
- 工业控制终端：HMI（人机界面）、PLC（可编程逻辑控制器）、远程IO模块的网络接口；
- 消费电子：智能电视、网络机顶盒、NAS（网络附加存储）的有线连接；
- 安防系统：网络摄像头、NVR（网络录像机）的有线传输端口。
五、可靠性与兼容性
该连接器符合10/100 Base-TX以太网标准，兼容主流网络芯片组（如Realtek、Broadcom等），屏蔽设计满足EMC电磁兼容要求，工作温度范围覆盖常规室内环境，可稳定应用于办公、工业、消费电子等多领域。
J3011G21DNL通过优化结构设计与材料选型，平衡了紧凑性、可靠性与成本，是10/100M以太网设备的高性价比接口方案。
