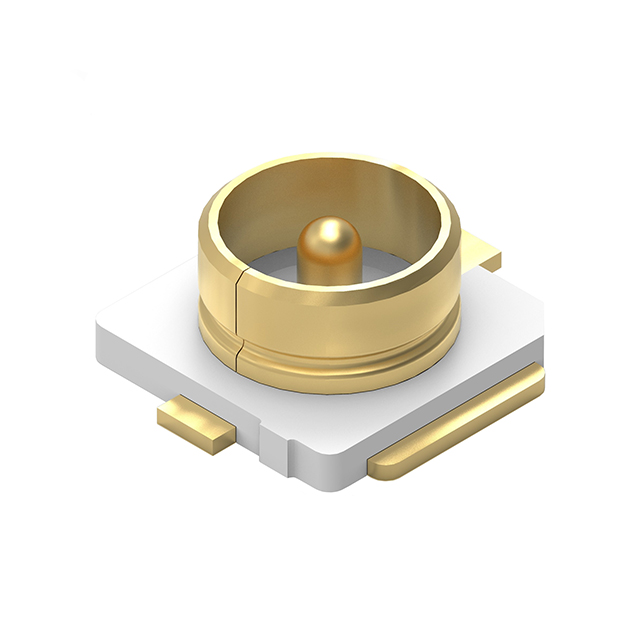

伍尔特（Wurth）636101111001 射频板端连接器产品概述
一、产品核心定位
伍尔特636101111001是一款单端口射频板端插座，隶属于伍尔特WR-UMRF系列PCB连接器，专为高频信号传输场景设计。产品采用SMT表面贴装工艺，具备3个焊盘结构，核心性能覆盖DC至6GHz频率范围，阻抗严格匹配50Ω射频标准，是工业级高频设备中实现PCB与外部射频组件连接的关键器件。
二、关键技术参数解析
该产品的核心参数直接决定应用边界，具体如下：
- 连接器类型：板端插座（需与WR-UMRF系列线端插头配对，实现PCB与外部射频线缆/模块的连接）；
- 端口数量：1个独立射频端口，避免多端口串扰，适合单通道高频信号传输；
- 频率范围：DC-6GHz，覆盖当前主流高频应用（如WiFi 6E的5.9GHz频段、蓝牙5.3的2.4GHz+5GHz频段、工业无线IEEE 802.11ah等）；
- 阻抗特性：50Ω射频阻抗，与绝大多数射频器件（天线、滤波器、信号发生器）匹配，大幅降低信号反射损耗，提升传输效率；
- 安装方式：SMT表面贴装，适配自动化生产线，无需额外通孔加工，简化PCB设计；
- 焊盘设计：3个焊盘（含双接地焊盘），兼顾射频接地完整性与焊接机械强度，防止SMT温度应力导致的引脚翘曲，提升组装良率。
三、结构设计与性能优势
3.1 结构特点
产品采用金属外壳+绝缘介质复合结构：
- 金属外壳提供电磁屏蔽，减少外部干扰；
- 内部绝缘介质保证信号传输的阻抗稳定性；
- 双接地焊盘增强接地效果，抑制共模干扰。
3.2 核心性能优势
- 高频稳定性：DC-6GHz范围内插入损耗≤0.5dB（典型值），回波损耗≥15dB（典型值），满足高精度射频传输需求；
- 安装兼容性：适配标准回流焊流程，无需特殊工具，适合批量生产；
- 机械可靠性：焊盘面积与间距优化，焊接后抗振动/冲击性能符合IEC 60068-2-6工业级标准，适合恶劣环境应用。
四、典型应用场景
636101111001的性能特点使其广泛适用于以下高频领域：
- 工业无线通信：工业物联网（IIoT）模块、无线传感器节点的PCB射频接口；
- 测试测量设备：信号发生器、频谱分析仪、网络分析仪的板端射频输入/输出端口；
- 消费电子：WiFi 6E路由器、蓝牙音频模块的PCB天线连接；
- 汽车电子：车载毫米波雷达、车联网（V2X）模块的板端射频接口（需结合汽车级认证）；
- 医疗设备：高频理疗设备、无线医疗监测终端的射频信号传输接口。
五、品牌与质量保障
伍尔特电子作为德国百年企业，其产品以高可靠性、一致性著称：
- 符合RoHS、REACH环保标准，无有害物质；
- 通过ISO 9001、IATF 16949（汽车级）质量体系认证；
- 批量生产一致性好，减少器件差异导致的系统性能波动。
选型注意：需与伍尔特WR-UMRF系列线端插头配对使用，PCB设计需优化接地焊盘布局以最大化射频性能。
