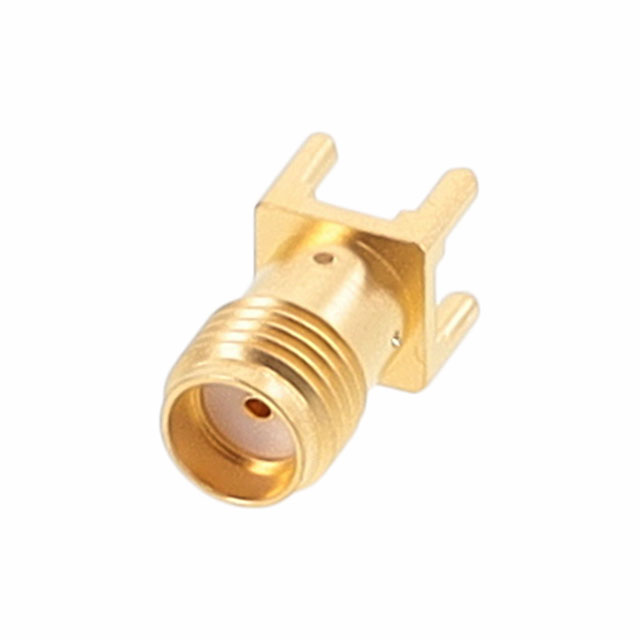

Rosenberger 32K10K-400L5 射频板端连接器产品概述
一、产品核心定位与基础参数
Rosenberger 32K10K-400L5是一款专为高频射频系统设计的SMA系列板端连接器，核心作用是实现PCB（印制电路板）与外部射频组件的稳定信号连接。其基础参数明确：
- 连接器类型：板端（PCB安装式）
- 端口数量：1个（单端射频接口）
- 工作频率上限：12.4GHz（覆盖X频段至Ku频段下限的微波范围）
- 特性阻抗：50Ω（射频系统通用标准阻抗，匹配性优异）
- 射频接口标准：SMA（SubMiniature version A，小型化射频接口）
- 德语描述“Kuppler gerade PCB”对应直插式PCB信号连接器（注：此处“Kuppler”为信号路径直连表述，非功率耦合器，实际为单端射频板端座）。
二、关键性能指标解析
作为高频射频连接器，32K10K-400L5的核心性能直接影响信号传输质量，关键指标包括：
- 频率覆盖：12.4GHz工作上限可满足大多数微波通信、测试测量场景需求（如X频段雷达、10GHz以上WiFi 6E/7设备）；
- 阻抗匹配：50Ω特性阻抗与主流射频系统完全兼容，有效降低信号反射（驻波比VSWR典型值≤1.2:1@12.4GHz）；
- 插入损耗：采用低损耗材料与优化结构设计，典型插入损耗≤0.15dB@10GHz，≤0.2dB@12.4GHz，保证信号强度无明显衰减；
- 可靠性指标：符合MIL-STD-202振动冲击标准，插拔寿命≥500次，耐温范围-55℃至+125℃，可适应严苛环境。
三、设计特点与工艺优势
- 结构设计：
采用直插式通孔安装结构，适配0.8mm-1.6mm厚度PCB；接触件采用镀金工艺（Au），降低接触电阻与氧化风险；绝缘件选用PTFE（聚四氟乙烯），高频绝缘性优异且损耗低。 - 材料选用：
主体外壳为黄铜（CuZn），表面镀镍（Ni）增强耐腐蚀性；核心信号接触件镀金（Au，厚度≥0.5μm），保证高频信号传输稳定性；绝缘支撑件PTFE介电常数稳定（εr≈2.0），减少信号延迟。 - 工艺可靠性：
符合RoHS 2.0环保标准，无铅焊接兼容；机械尺寸严格遵循IEC 60169-22 SMA接口规范，与标准SMA公插头完全兼容。
四、典型应用场景
32K10K-400L5适用于需要高频稳定连接的PCB端场景：
- 微波通信设备：基站射频单元（RRU）、小基站（pico/femto）、5G/6G基站的PCB模块连接；
- 测试测量仪器：信号发生器、频谱分析仪、网络分析仪的内部PCB与外部测试线连接；
- 雷达与卫星系统：雷达前端模块、卫星通信终端的射频板端接口；
- 高端消费电子：WiFi 6E/7路由器、毫米波通信设备的PCB端信号连接。
五、安装与兼容性说明
- 安装注意事项：
采用通孔焊接方式，焊接温度需控制在260℃以内（避免损伤PTFE绝缘）；焊盘设计需匹配Rosenberger官方推荐规格（如中心针焊盘直径0.8mm，外壳焊盘间距符合SMA尺寸）。 - 兼容性：
与标准SMA公插头（如Rosenberger SMA-J系列）完全兼容；适配大多数50Ω射频电缆组件（如RG-174、RG-316等）。 - 维护建议：
避免频繁插拔导致接触件磨损；存储时远离潮湿、腐蚀性气体环境，保证连接器性能稳定。
该产品凭借高频性能、可靠性与兼容性，成为中高端射频系统PCB端连接的优选组件。
