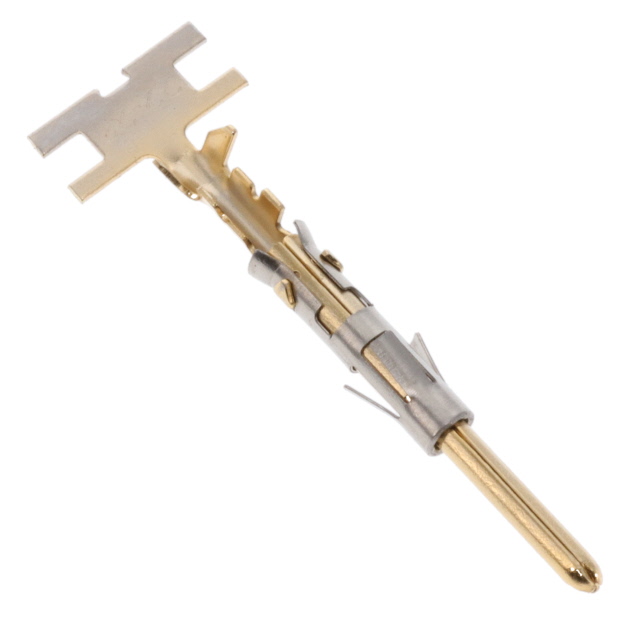

Amphenol SP20M2F 压接触头产品概述

一、产品核心定位与基础属性

Amphenol SP20M2F是SZ16规格连接器配套的压接接触件，并非独立连接器，需与对应SZ16系列外壳、绝缘件配合使用。核心适配20-22AWG导线，触头表面采用金镀层处理，属于Amphenol高可靠压接端子系列的一员，专为对电性能稳定性要求严苛的场景设计。

二、关键性能参数详解

该触头的性能参数围绕电性能、机械性能及环境适应性展开，符合工业与航空级标准：

• 电性能：常温初始接触电阻≤10mΩ，经温度循环/湿度测试后仍≤20mΩ；绝缘电阻≥1000MΩ（500V DC），无漏电流风险；额定电流1-3A（随导线规格微调），满足信号与小功率电力传输。
• 机械性能：压接后导线拉力≥13N（符合MIL-STD-202），端子采用高导电铜合金（C5191磷青铜），多次插拔无变形；适配Amphenol专用压接钳（如M22520/1-01），批量压接一致性高。
• 环境适应性：工作温度-55℃~125℃，可适应极端高低温；盐雾测试（96小时）后无腐蚀，接触电阻无明显上升。

三、压接设计的技术优势

SP20M2F采用双区压接结构（导体压接区+绝缘压接区），是其高可靠性的核心：

1. 导体压接区：精密齿形结构紧密咬合导线，避免松动导致的接触电阻增大；压接后导体与端子结合面积大，电流损耗低。
2. 绝缘压接区：适配20-22AWG导线绝缘层厚度（0.8-1.2mm），固定导线位置，防止导体受力拉扯或绝缘层破损短路。
3. 工艺一致性：端子机械加工精度达±0.02mm，配合专用工具可实现批量生产无误差，减少人工操作风险。

四、金镀层的可靠性价值

触头表面的硬金镀层（含少量镍/钴）并非装饰，而是针对性设计：

• 低接触电阻：金导电率高且不易氧化，长期保持稳定低阻，避免信号衰减；
• 抗磨损与腐蚀：硬金硬度高于纯金，抵抗插拔磨损；化学稳定性强，抵御潮湿、盐雾腐蚀，延长寿命；
• 厚度控制：镀层厚度0.5-1.0μm，平衡性能与成本，避免过度镀层增加成本。

五、典型应用场景

因小体积、高可靠特点，SP20M2F广泛应用于：

1. 工业控制：PLC系统、传感器/执行器连接，适应车间温湿度变化；
2. 航空航天：机载设备内部信号传输，满足轻量化、抗振动要求；
3. 汽车电子：CAN总线、车载传感器模块连接，适应汽车振动与温度波动；
4. 通信设备：基站、路由器板间连接，保证信号传输稳定性。

六、选型与使用注意事项

为确保性能发挥，需注意以下要点：

1. 导线匹配：严格用20-22AWG导线，避免过粗（压接不紧）或过细（接触不良）；
2. 压接工具：必须用Amphenol专用钳（如M22520/1-01），禁止手工钳压接；
3. 镀层保护：安装前不触摸触头表面，避免指纹污染；
4. 环境适配：确认应用温度是否在-55℃~125℃，超出需咨询技术支持；
5. 存储要求：干燥通风环境（0-40℃，湿度≤60%），避免接触腐蚀性气体/液体。

该产品是Amphenol高可靠连接器体系的核心组件，凭借压接工艺与金镀层的双重优势，成为工业、航空等领域的常用选择。
